Расчет лопатки и диска двигателя М601

0
1
27
1
1

ФГБОУ ВО
Уфимский государственный университет науки и технологий
Кафедра Авиационные Двигатели

Курсовая работа по дисциплине «Конструкция и прочность АД»



Содержание
1 Аннотация 4
2 Введение 5
2.1 Исходные данные 6
3 Техническое описание турбовального двигателяМ601 7
3.1 Общие сведения о двигателе 7
3.2 Характеристики М601 7
3.3 Короб воздухозабора 7
3.4 Компрессор 8
3.5 Камера сгорания 10
3.6 Турбина 11
3.7 Выходное устройство 12
3.8 Редуктор 13
4 Работа двигателя 14
5 Конструкция элементов проточной части 16
5.1 Камера сгорания 16
5.2 Турбина 17
6 Расчет на статическую прочность рабочей лопатки двигателя М601 22
7 Расчет на статическую прочность диска турбины двигателя М601 27
8 Патентные исследования 34
8.1 Способ защиты лопаток газовых турбин (RU 2 190 691 C2) 34
8.2 Способ защиты лопаток газовых турбин от высокотемпературной коррозии (RU 2 033 474 C1) 36
8.3 Лопатка турбины газотурбинного двигателя с жаростойким покрытием (RU 88389 U1) 39
9 Сравнительный анализ патентов 42
Заключение 43
СПИСОК ЛИТЕРАТУРЫ 44
Исходные данные
Двигатель М601:
Температура перед турбиной T_г^*=1173K
Скорость вращения ротора турбины n=11 200 об/мин
Размеры снятые с натурного двигателя (ротор турбины):
Длинна пера лопатки l=0,026м;
Хорда концевого сечения b_0=0,021м;
Хорда корневого сечения b_4=0,018м;
Толщина концевого сечения 〖C_max〗_0=0,002м;
Толщина корневого сечения 〖C_max〗_4=0,007м;
Исходные данные
Двигатель М601:
Температура перед турбиной T_г^*=1173K
Скорость вращения ротора турбины n=11 200 об/мин
Размеры снятые с натурного двигателя (ротор турбины):
Длинна пера лопатки l=0,026м;
Хорда концевого сечения b_0=0,021м;
Хорда корневого сечения b_4=0,018м;
Толщина концевого сечения 〖C_max〗_0=0,002м;
Толщина корневого сечения 〖C_max〗_4=0,007м;

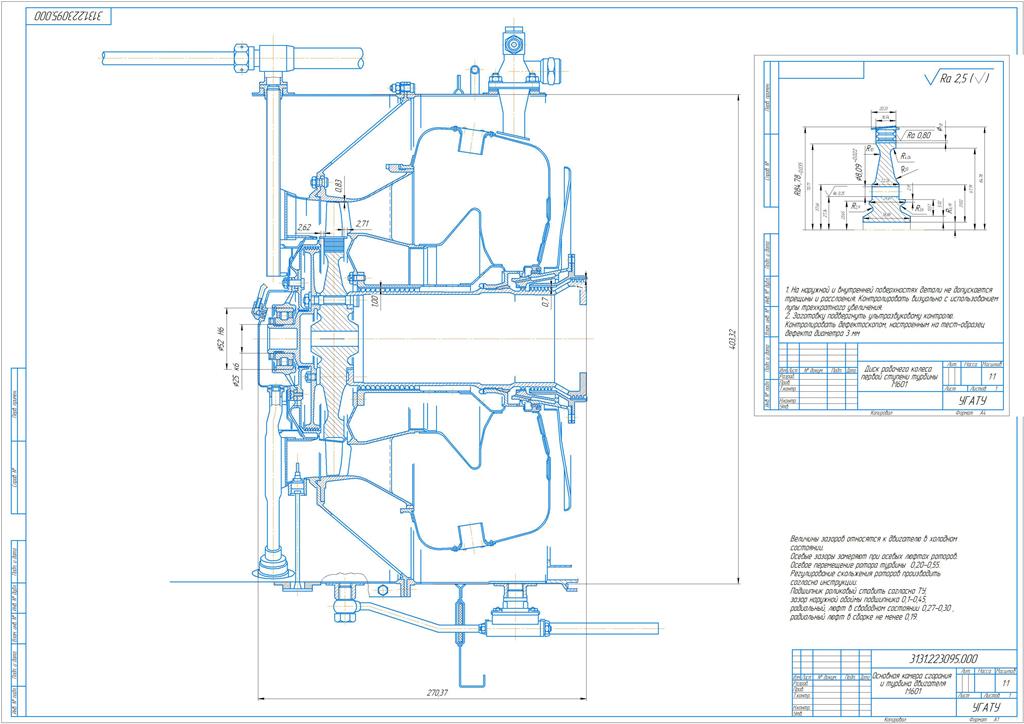

Данная работа содержит такие главы ,как расчет лопатки и диска, чертеж турбины, деталировка диска,ПЗ.



Автор
user-8663620
Дата
05.10.2024
Язык
Русский
Состав
расчет лопатки и диска, чертеж турбины, диск , ПЗ
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • м601готовый21.cdw
  • м601дискготовый.cdw
  • пзкурс.docx
  • расчетдиска.xlsx
  • расчетлопатки.xlsx
