Расчет лопатки и диска компрессора ГТД-350

0
0
37
1
0

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский университет науки и технологий»
Курсовая работа по дисциплине
«Конструкция и прочность летательного аппарата»

Исходные данные
Двигатель ГТД-350:
Температура перед компрессором T_г^*=288K
Скорость вращения ротора компрессора n=43500 об/мин
Размеры, снятые с натурного двигателя (ротор турбины):
Длина пера лопатки l=0,035м;
Хорда концевого сечения b_0=0,022м;
Хорда корневого сечения b_4=0,023м;
Толщина концевого сечения 〖C_max〗_0 0,001=м;
Толщина корневого сечения 〖C_max〗_4=0,0025м;

СОДЕРЖАНИЕ
1. Введение 9
2. Исходные данные 10
3. Техническое описание турбовальногодвигателя ГТД-350 11
4. Описание компрессора двигателя 14
5. Расчет на статическую прочность рабочей лопатки двигателя ГТД-350... 19
6. Расчет на статическую прочность диска компрессора ГТД-350 22
7. Патентное исследование 27
7.1 Патент №1 27
7.2 Патент №2 28
7.3 Патент №3 29
Заключение 31

СПИСОК ЛИТЕРАТУРЫ



Автор
Semen Zaykov
Дата
04.10.2024
Язык
Русский
Состав

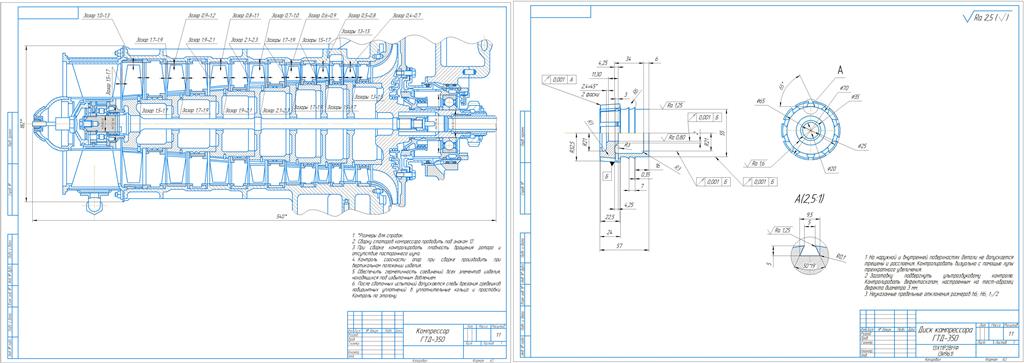

ПЗ, чертёж компрессора и диска, расчет диска и лопатки
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • диск конечная версия.cdw
  • диск.xlsx
  • лопатка.xlsx
  • ПЗ.docx
  • чертёж последн.cdw
