Харьковский Авиационный институт им Н.Е.Жуковского
Кафедра проектирования ЛА

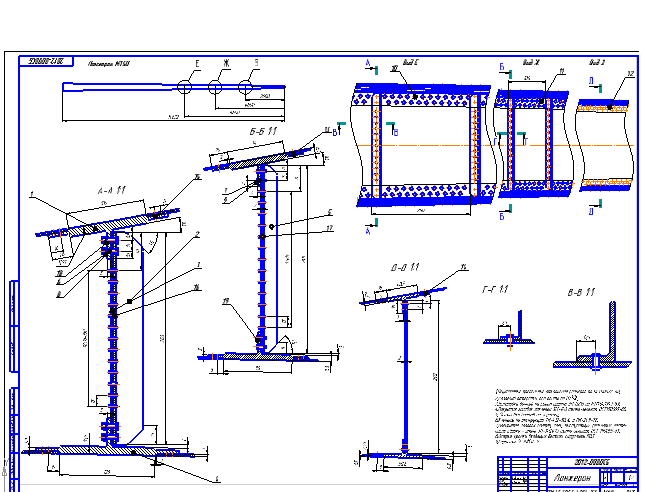

Расчетная работа на тему: Проектирование лонжерона прототипа самолета В777
Харьков 2016
Оглавление
Введение 3
Исходные данные 4
1.Проектирование поясов балочных лонжеронов по критериям минимальной массы и заданного ресурса 4
2. Проектирование стенок лонжерона 9
3. Соединение стенки лонжерона с поясами 11
Выводы 12
Список использованной литературы 13
Исходные данные
Интенсивность моментной нагрузки М/Н^3 - 9.7МПа
Интенсивность поперечной силы Q/(h_эф^2 ) - 3.2МПа
Перерезывающая сила Q – 1062 кН
Высота профиля в расчетных сечениях Н:
Первое (корневое) сечение - 1,4 м;
Второе сечение – 1,155 м;
Третье сечение – 0,875м;
Четвертое сечение – 0,588 м;
Пятое сечение – 0,299 м.
Материалы: 30ХГСНА
