Воронежский государственный технический университет
Кафедра самолето- и вертолетостроения
Курсовой проект по дисциплине «Конструирование деталей и узлов»
На тему: «Проектирование опоры шасси самолёта»
Воронеж 2017
В данной работе рассматривается шасси самолета. Проведен расчет штока стойки шасси, цилиндра стойки шасси, раскосов, подкоса, траверсы, колесной тележки, проушин крепления раскосов, подкоса, гидроцилиндра к стойке шасси и проушина подлома стойки шасси.

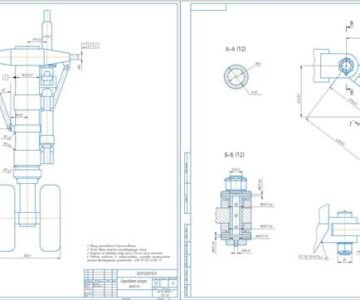

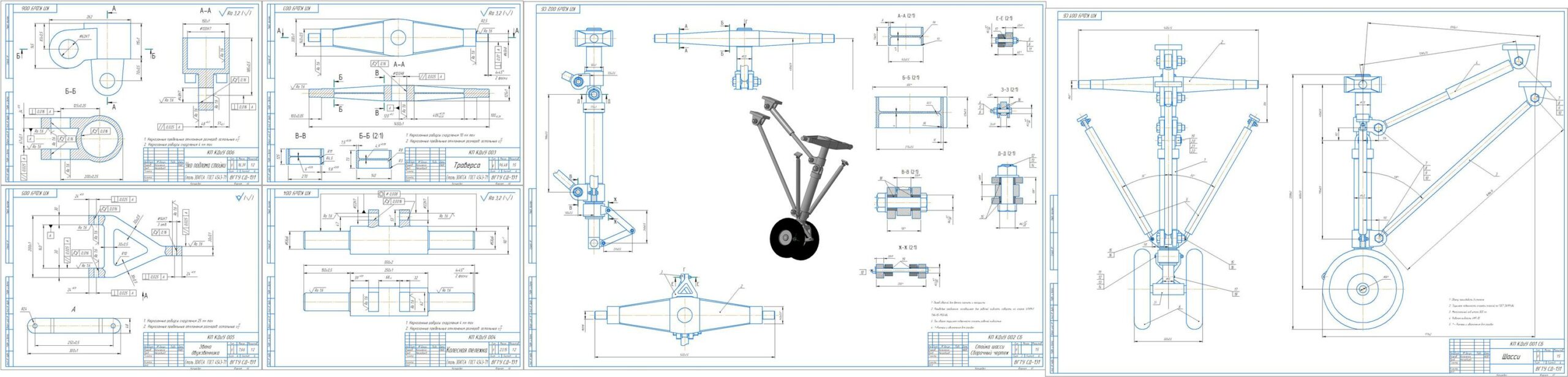

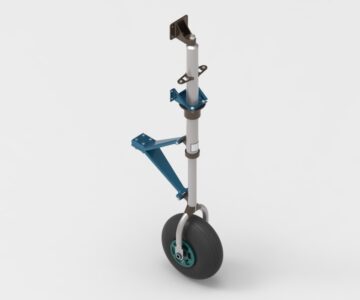

Графическая часть содержит общий вид шасси ( сборочный чертеж), стойку шасси (сборочный чертеж), спецификацию к 1 и 2 листу, а также деталировку (колесная тележка, траверса, ухо подлома стойки, звено двухзвенника).
Задание на курсовой проект
Замечания руководителя
Введение
1 Определение расчетных нагрузок, действующих на шасси
2 Определение диаметра штока и диаметра цилиндра
2.1 Расчёт на изгиб
2.2 Определение диаметра штока
2.3 Определение диаметра цилиндра амортизатора
2.4 Проверка на устойчивость
3 Определение поперечного сечения подкоса
4 Определение поперечного сечения раскоса
5 Расчёт оси колеса
6 Участок АО
7 Расчет проушины крепления подкоса к стойке шасси
8 Проектирование цапфы
9 Проектирование траверсы
9.1 Подбор поперечного сечения I
9.2 Подбор поперечного сечения II
Заключение
Список литературы
Примерно для каких самолетов возможно использование?
В качестве прототипа (для того что бы задаться массовыми нагрузками) был использован самолет Ил-14М, но можно и для подобных ему самолетов использовать.
Я так понимаю, это передняя стойка шасси? А для основной стойки расчет есть?)
