Воронежский государственный технический университет
Кафедра самолетостроения
Курсовой проект по дисциплине "Конструирование деталей и узлов"
На тему: "Расчет кинематической схемы носовой опоры шасси"
Воронеж 2018

Исходные данные: за прототип самолета берется Як-52
P_(п.с.), 95 кН
L_OA, 0,75 м
L_OB, 1,75 м
L_AC, 0,85 м
L_AD, 2,27 м
L_BD, 0,63 м
L_CE, 1,65 м
L_BE, 1,27 м

В данной работе рассчитывается носовая опора шасси, и конструктивно проектируется замок для ее уборки и выпуска.

СОДЕРЖАНИЕ

Задание на курсовой проект
Введение
1 Определение расчетных нагрузок
2 Расчетная схема стойки
2.1 Определение диаметра штока
2.2 Определение диаметров цилиндра амортизатора
3 Расчет стойки на устойчивость
4 Расчет подкоса
5 Расчет раскоса
6 Расчет проушин подкоса
7 Расчет проушин раскоса
8 Расчет оси колес
9 Расчет цапфы
10 Проектирование траверсы
11 Расчет двухзвенника
Заключение
Список литературы



Автор
artur170195
Дата
21.06.2018
Язык
Русский
Состав
Стойка шасси (СБ),Спецификация,Замок шасси (СБ),Спецификация,ПЗ
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива

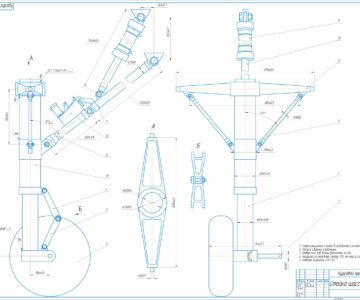

  • шасси 1 лист .cdw
  • кду пз .docx
  • Spetsifikatsia_stoyka.spw

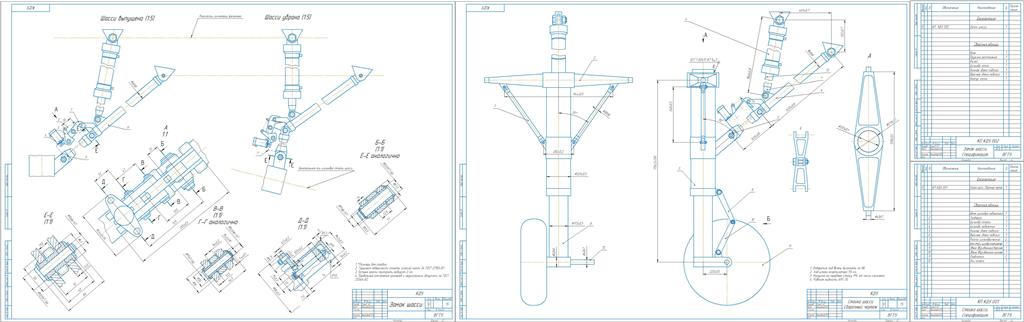

  • Замок шасси _ КДУ .cdw
  • Spetsifikatsia_zamok.spw
