Носовая стойка шасси самолета Як-32. Модель создавалась в рамках дипломного проекта по проектированию ПОШ.
Модель имеет масштаб 1:1, создана полностью в NX 12.0. Для моделирования теоретического контура использовалась масштабно-координатная измерительная машина от FARO (так называемая рука). Остальные детали были измерены при помощи штангенциркуля.

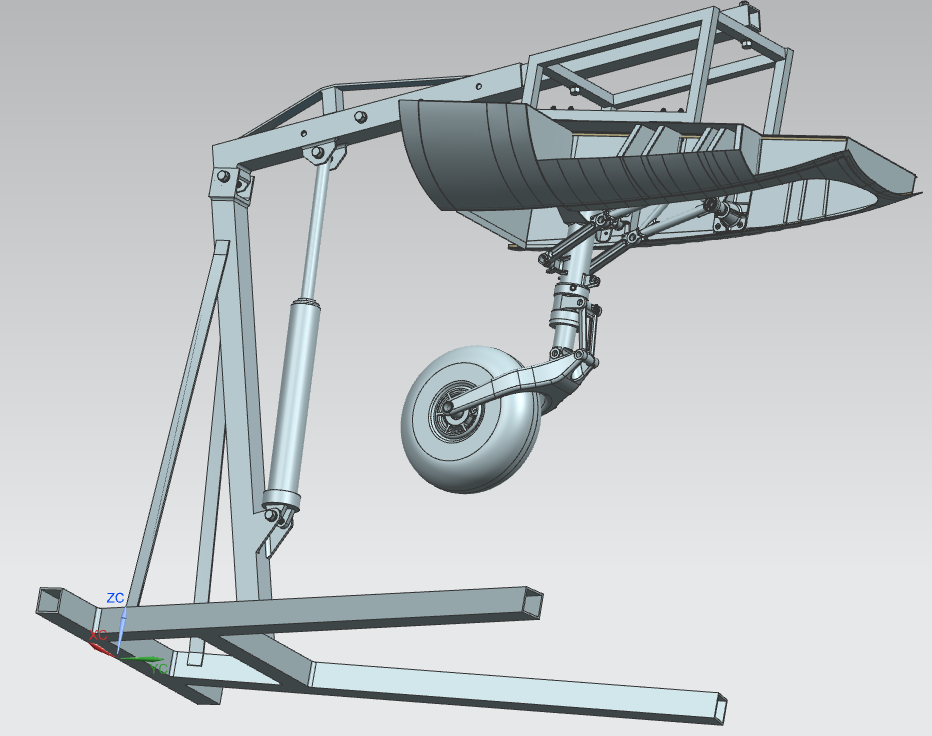

Модель имеет рабочую систему уборки-выпуска шасси, работу амортизатора и изменяемый угол атаки (для этого был дополнительно смоделирован кран-гусь. Состоит более чем из 60 деталей.
Модель может быть использована для визуализации работы механизмов, 3д печати, аэродинамических продувок
