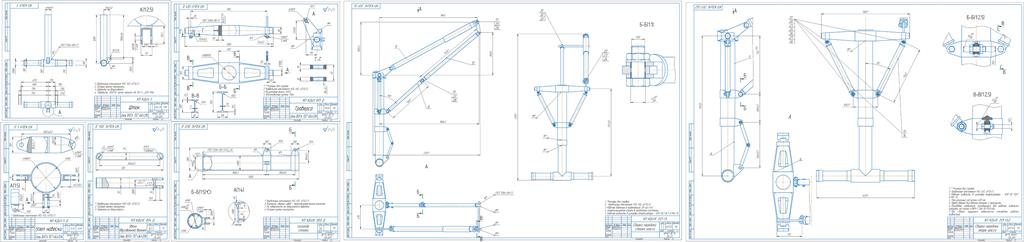

Проект механизма уборки и выпуска носовой опоры шасси

ВГТУ, кафедра самолетостроения

Тема работы: «Проект механизма уборки и выпуска носовой опоры шасси».
Номер задания: Схема 1 Вариант 1.
Техническое задание: определить расчётные нагрузки, действующие на механизм, расчет на прочность, проектирование деталей.
Исходные данные приведены в таблице 1, схема на рисунке 1.
Содержание и объем работы: 19 рисунков, 45 страниц.

Исходные данные
P_(п.с.),кН - 95
L_OA,м - 0,8
L_OB,м - 1,8
L_AC,м - 0,94
L_AD,м - 2,41
L_OF,м - 0,27
L_DE,м - 0,21
α¬1,° - 120
α¬2,° - 80

СОДЕРЖАНИЕ

Задание на курсовой проект 2
Введение 5
1 Определение действующих нагрузок 6
2 Расчет стойки на прочность 7
2.1 Расчет штока на изгиб 8
2.1 Проверка штока на устойчивость 17
2.3 Расчёт цилиндра на изгиб 19
3 Подбор пневматиков и расчёт оси основной стойки 25
4 Расчёт траверсы стойки шасси 29
5 Расчёт цапфы стойки шасси 33
6 Расчёт раскоса стойки шасси 36
7 Расчет подкоса стойки шасси 38
8 Расчет проушин раскоса 39
9 Расчет проушин подкоса 42
10 Расчет сварных соединений 44
Заключение 46
Список литературы 47
