Проектирование механизма уборки и выпуска шасси

Воронежский государственный технический университет
Кафедра самолетостроения
Курсовой проект по дисциплине "Конструкция деталей и узлов"
Тема: "Проектирование механизма уборки и выпуска шасси"
Воронеж 2018

Исходные данные Нагрузка полезного сопротивления 90 kH

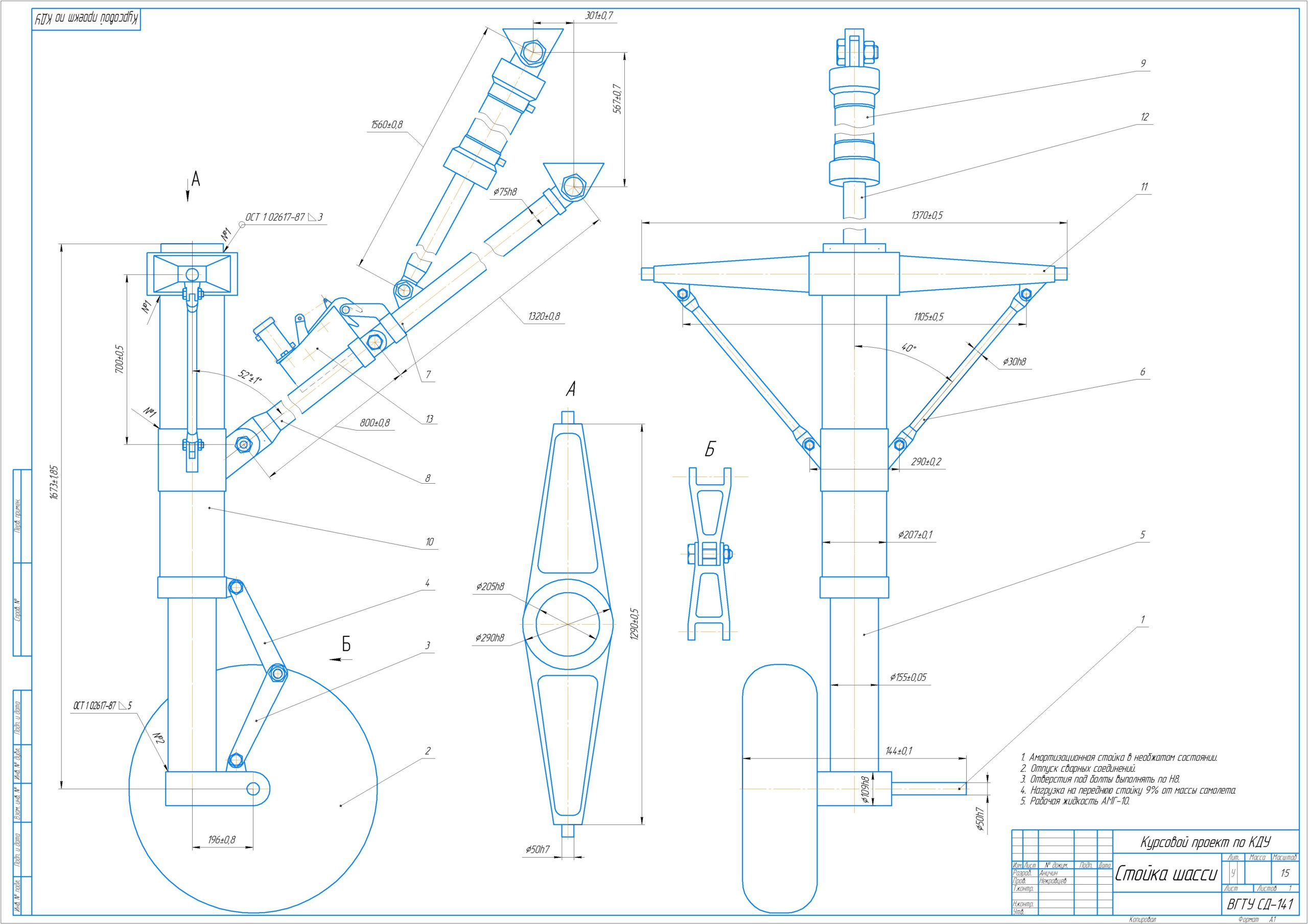

В данной работе анализируется схема стойки шасси, задаются нагрузки действующие на стойку, материалы деталей входящих в стойку, расчитываются геометрические размеры всех силовых элементов конструкции. На основе расчетов выполняется чертеж стойки шасси.

Содержание
Введение
1 Определение расчетных нагрузок
2 Расчетная схема стойки
2.1 Определение диаметра штока
2.2 Определение диаметров цилиндра амортизатора
3 Расчет стойки на устойчивость
4 Расчет подкоса
5 Расчет раскоса
6 Расчет проушин подкоса
7 Расчет проушин раскоса
8 Расчет оси колес
9 Расчет цапфы
10 Проектирование траверсы
Заключение
Список литературы
