МІНІСТЕРСТВО НАУКИ І ОСВІТИ УКРАЇНИ
Національний аерокосмічний університет ім. М.Є. Жуковського
«Харківський авіаційний інститут»
Факультет літакобудування
Кафедра проектування літаків
Конструювання агрегатів авіаційної техніки
РГР на тему Проектування рухомих частин крила
Харків – 2020
В данной расчетной работе проведён расчет одного из органов управления самолётом – элерона. За прототип взят элерон пассажирского самолёта Boeing 777.
В настоящее время выбранная тема является особенно актуальной так-как, помогает в закреплении и углублении теоретических и практических знаний по дисциплине «Конструирование агрегатов АТ» и специальных дисциплин: аэродинамики, авиационным материалам и др.; применение знаний по общеобразовательным и общетехническим дисциплинам (математике, физике, механике материалов и конструкций, деталям машин, начертательной геометрии, черчению, компьютерной технике и др.) при решении конкретных инженерных задач аэрокосмической техники; развитие навыков самостоятельной работы и овладение методикой проектирования в условиях современного развития авиационной науки и техники с широким использованием компьютерного моделирования; совершенствование умения по оформлению конструкторской и графической документации в соответствии с требованиями ЕСКД.
Полученные в процессе выполнения расчетной работы знания и навыки будут способствовать успешному выполнению конкретных инженерных задач аэрокосмической техники.
Содержание
Задание
Перечень условных обозначений 3
Исходные данные 3
1.Введение 4
2.Определение нагрузок, действующих на элерон 6
2.1 Определение нагрузок 6
2.2 Построение эпюр усилий 7
3.Проектировочный расчет лонжерона 8
3.1 Проектирование поясов лонжерона 8
3.2 Проектирование стенки лонжерона 10
3.3 Проектирование заклепочных швов сборного лонжерона 11
3.4 Соединение стойки с поясом 12
3.5 Соединение подкрепляющес стойки со стенкой 13
4.Определение толщины обшивки 13
5.Проектировочный расчет усиленной нервюры 14
5.Проектирование кронштейна навески 18
Выводы 25
Список использованной литературы 26

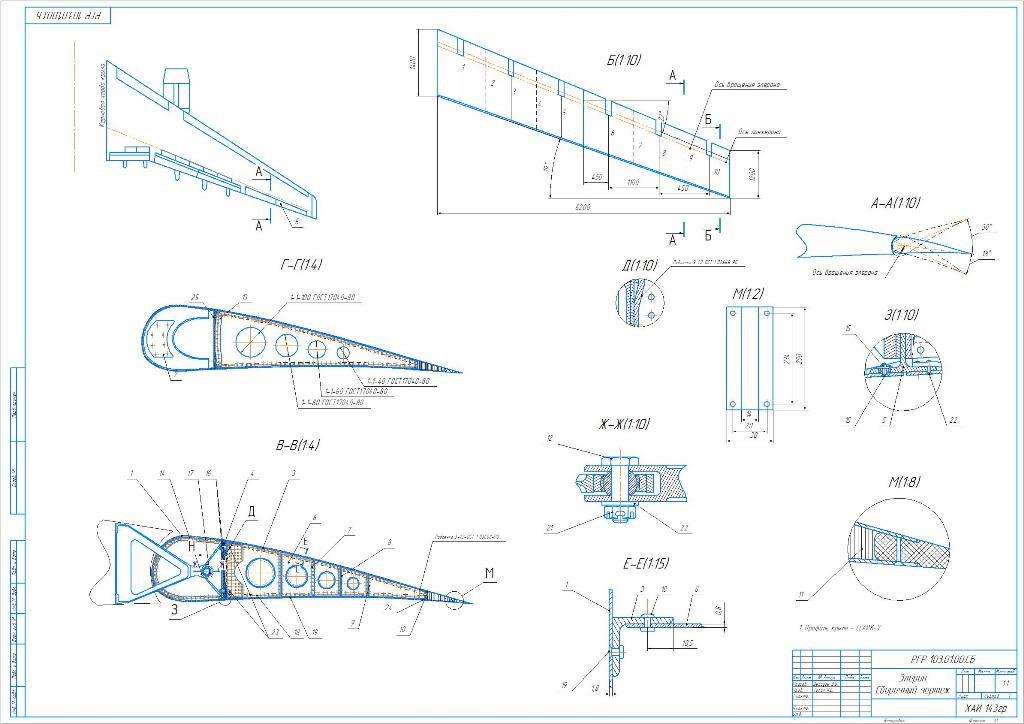

Приложение А. Сборочный чертеж
Приложение Г. Спецификации
