Министерство образования и науки Украины
Национальный аэрокосмический университет им.Н.Е.Жуковского
«Харьковский авиационный университет»
Кафедра 103
Проектирование руля высоты регионального пассажирского самолета
Пояснительная записка по курсовому проекту:
«Конструирование агрегатов авиационной техники »
Харьков 2015
Целью курсового проекта является проектирование руля высоты пассажирского самолета, прототипом которого является самолет Saab-340. Проектируемый самолет имеет дальность полета до 3000 км со скоростью 700 км/час.

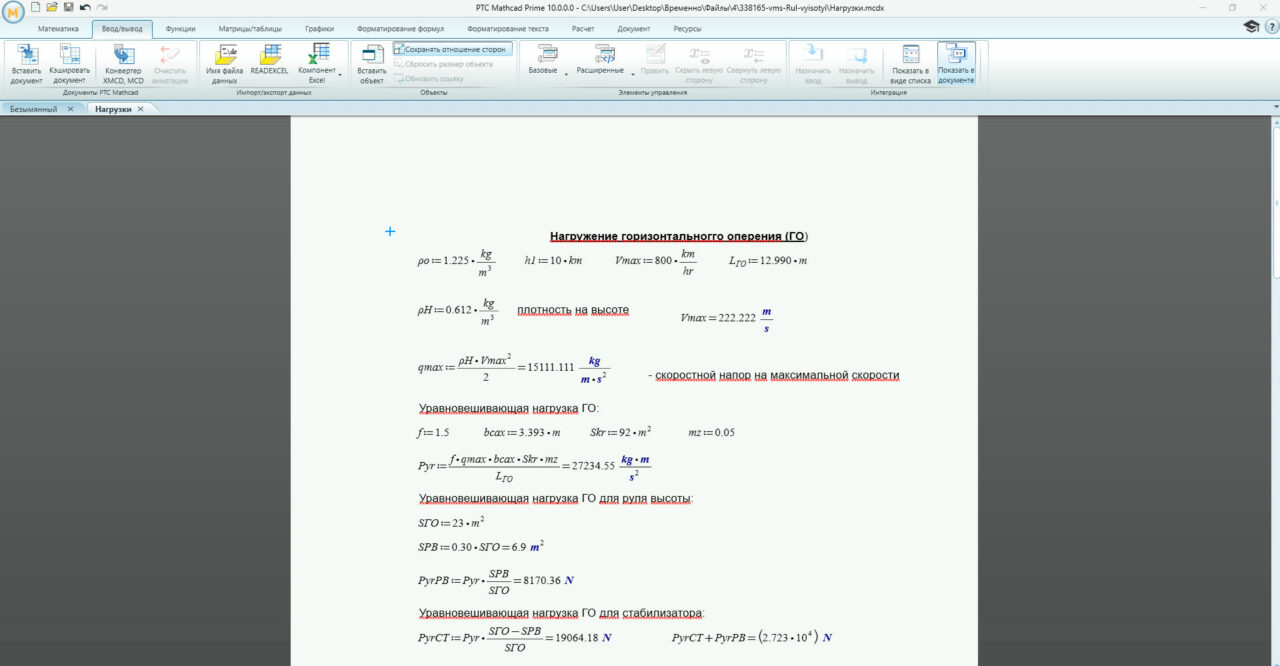

Курсовой проект заключается в разработке конструкции агрегата (руля высоты) и состоит из определения нагрузок на агрегат, построения эпюр изгибающих моментов и перерезывающих сил по длине агрегата, выбора опасного сечения и проектирования силового набора в выбранном сечении, проектирования кронштейна узла навески руля. А также вариантное проектирование агрегата. Требования, предъявляемы к проектируемому агрегату: живучесть, безотказность, достаточная точность, прочность при минимальной массе.

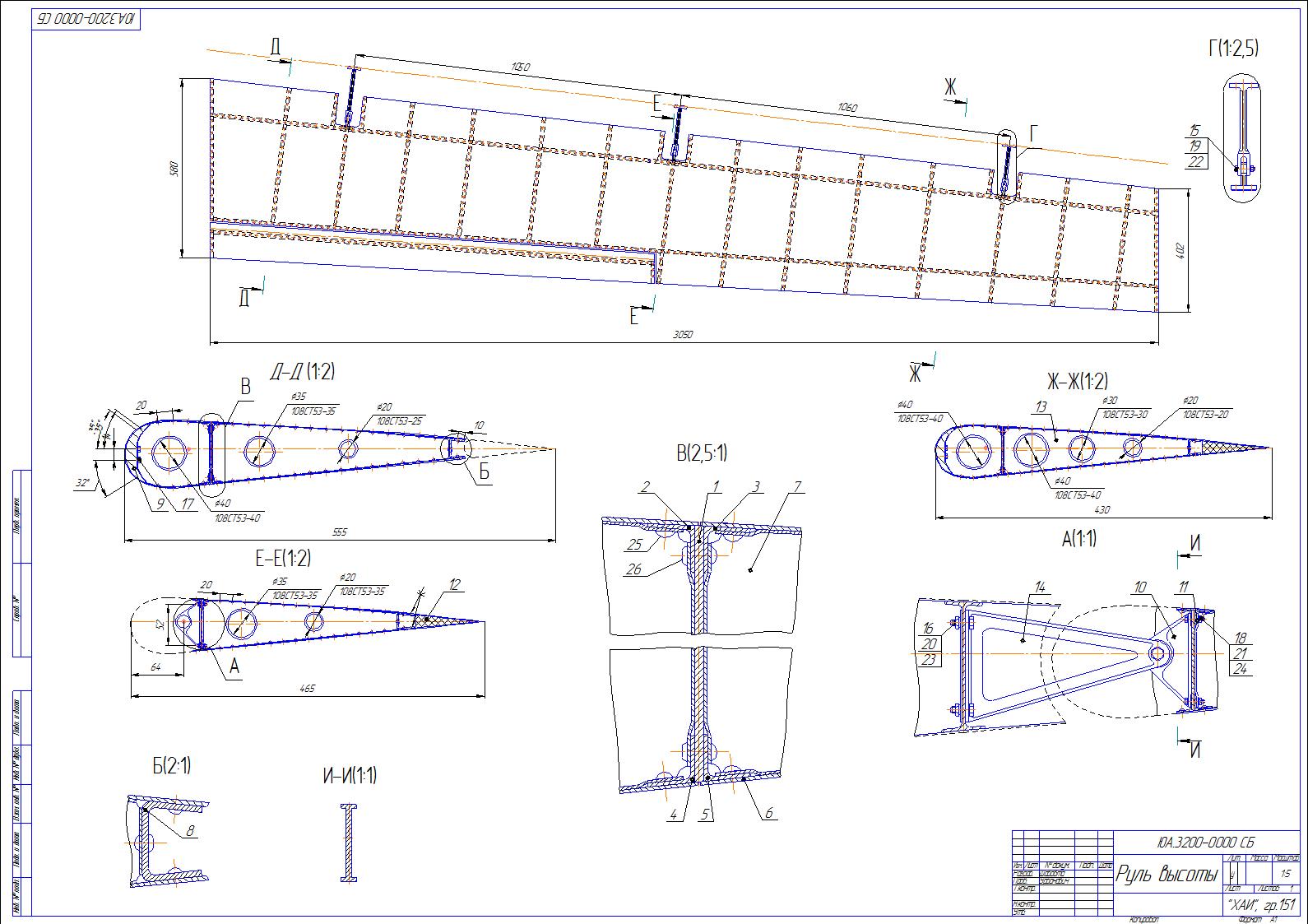

Разработать и спроектировать руль высоты самолета, разработать КСС РВ, спроектировать кронштейн навески руля.
Характеристики самолета:
Vmax – 700 км/ч;
Н – 8000 км;
Sкр – 40 м2;
m0=13640 кг;
bсах=2,125 м;
LГО=8,2 м;
SГО=13,2 м2;
b0ГО=2,11 м;
bкГО=1,11 м.
