Національний аерокосмічний університет ім. М.Є. Жуковського
«Харківський авіаційний інститут»
Кафедра проектування літаків і вертольотів
КУРСОВИЙ ПРОЕКТ
з дисципліни " Конструювання елементів авіаційної техніки"
на тему: «Проектування силової установки літака»
Харкiв - 2021
Тема проекту: Проектування силової установки літака
Початкові дані: Vmax= 650 км/год; Vкр=580 км/год; Hmax=11000 м; Hкр=9000 м; L= 5225 км; Nпас= 34 чол.
Зміст роботи
Титульный лист
Завдання (ця сторiнка)
Реферат
Змiст
1. Склад силової установки
2. Основні вимоги нормативних документів до силовій установки
3. Тип двигуна і його характеристики
4. Проектування кріплення двигуна
4.1. Схема кріплення двигуна
4.2. Визначення розрахункових навантажень
4.3. Вибір матеріалів для елементів кріплення двигуна
4.4. Проектувальний розрахунок елементів кріплення двигуна
4.5. Підсумковий розрахунок на комп’ютері
5.Проектування паливної системи
5.1. Вимоги до паливної системи
5.2. Визначення запасу палива
5.3. Система подачі палива до двигуна
5.4. Схема розміщення паливних баків
5.5. Система перекачування, заправки і аварійний злив палива. Розрахунок системи аварійного зливу палива
5.6. Дренаж і надув паливних баків
5.7. Розрахунок паливної системи на висотність.
6. Протипожежна система
6.1. Система нейтрального газу
7. Розробка схеми мастилосистеми
8. Система запуску
9. Система управління двигуном
10. Висновки
11. Список використаної літератури
Розробка за допомогою компютерних систем (КОМПАС - ГРАФІК) наступних креслень:

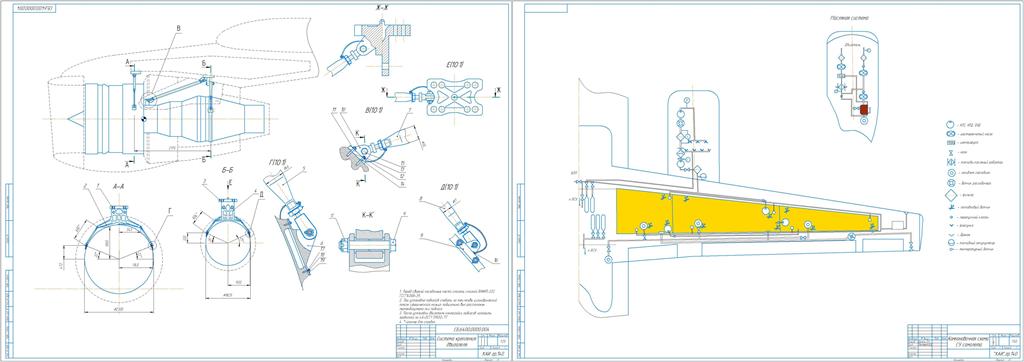

-Компоновочна схема силової установки (формат А1);
-Сбiрне креслення кріплення двигуна (формат А3);
