Национальный аэрокосмический университет
им. Н.Е. Жуковского «ХАИ»
Кафедра 103
Тема - ПРОЕКТИРОВАНИЕ СИСТЕМ СИЛОВОЙ УСТАНОВКИ ПАССАЖИРСКОГО САМОЛЕТА
Курсовой проект по дисциплине «Проектирование силовой установки аэрокосмической техники»
Харьков 2014г
Тип двигателя: ТРДД (148-100)
Диаметр: 1,25м
Длина: 2,620м
Взлетная тяга: 38,84кН
Степень двухконтурности: 3,8
Масса двигателя mдв =748 кг.
Курсовая работа «Проектирование силовой установки»: 37 страниц, таблиц 4, рисунков 12.
Объект работы — системы, обеспечивающие требуемую работу двигателя пассажирского самолета.
Цель работы – проектирование систем силовой установки.
Метод проектирования — статистический анализ, расчёт.
Содержание
1. Состав силовой установки.
2. Основные требования нормативных документов к силовой установке.
3. Тип двигателя и его характеристики.

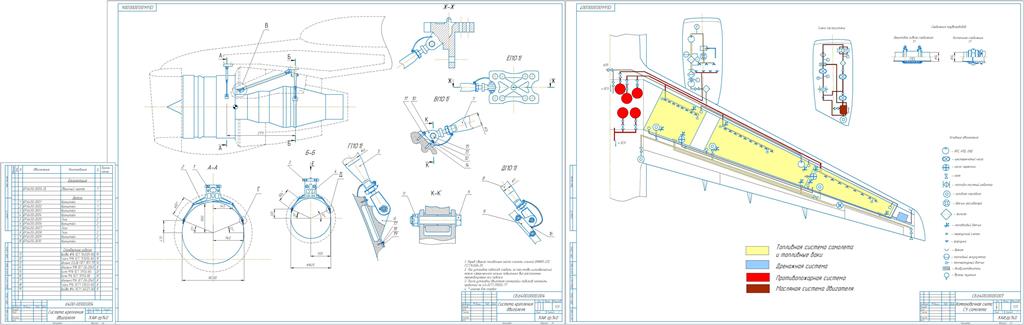

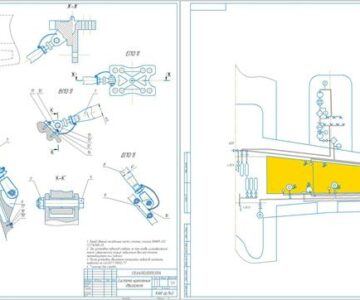

4. Проектирование крепления двигателя.
4.1. Технические требования к креплению двигателя.
4.2. Обоснование КСС и расчетной схемы крепления двигателя.
4.3. Определение расчетных нагрузок.
4.4. Выбор материалов для элементов крепления двигателя.
4.5. Проектировочный расчет элементов крепления двигателя и узлов навески.
4.6. Техническое описание крепления двигателя.
5.Проектирование топливной системы.
5.1. Требования к топливной системе.
5.2. Выбор расположения топливных баков, определение их конфигурации и объема.
5.3. Система подачи топлива к двигателям (разработка схемы подачи топлива к двигателям, схемы перекачки топлива, перекрестного питания, выбор типов насосов и контрольно-измерительной аппаратуры). Техническое описание работы системы.
5.4. Разработка схемы системы дренажа топливных баков. Техническое описание.
5.5. Система заправки топливом (схема, техническое описание).
5.6. Система слива топлива на земле и в полете (схема, техническое описание).
5.7. Расчет топливной системы на высотность (расчетная схема, исходные данные).
5.8. Расчет дренажной системы (расчетная схема, исходные данные).
5.9. Расчет системы аварийного слива топлива (расчетная схема, исходные данные).
6. Противопожарная система.
6.1. Система нейтрального газа.
7. Профилирование воздухозаборника.
8. Разработка схемы маслосистемы.
9. Система запуска.
10. Система управления двигателем.
11. Техническое описание силовой установки.
12. Выводы.
