Самарский университет
Кафедра конструкции и проектирования летательных аппаратов
Конструкция самолета
Курсовая работа на тему: Проектирование узла навески створки отсека передней опоры
2022
Задание представлено в виде картинке в записке
Пояснительная записка: 31 страницы, 8 рисунков, 6 таблиц, 7 источников.

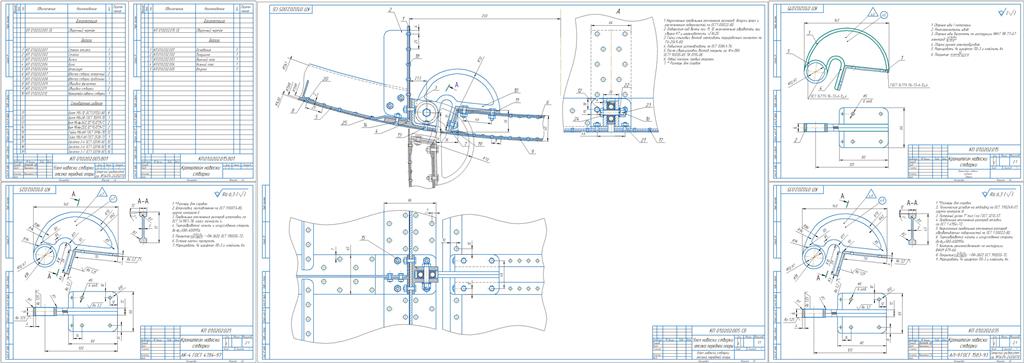

Чертёжно—конструкторская документация: 1 лист формата А0, 3 листа
формат А3, 3 листа формата А4.
УЗЕЛ, ОТСЕК, СТВОРКА, ОТСЕК, ШПАНГОУТ, СТЕНКА, ДЕТАЛЬ, ПРОУШИНА, БОЛТ, ГАЙКА, ШАЙБА, КРОНШТЕЙН, СВАРКА, ШТАМПОВКА, ЛИТЬЁ
Разрабатывается узел навески створки отсека передней опоры.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1. Изучение и анализ задания. Разработка требований к проектируемой конструкции. Подготовка исходных данных 7
1.1 Анализ задания 7
1.2 Разработка требований к проектируемому узлу 7
1.3 Подготовка исходных данных 8
2 Формирование геометрических параметров и обстановки в зоне узла 8
3 Разработка принципиальной силовой схемы 9
4 Формирование геометрических параметров обстановки в зоне узла. Выбор материала и подбор сечений силовых элементов 10
4.1 Подбор формы пояса бимса 10
4.2 Подбор болтов для крепления бимса 10
4.3 Соединение «стойка-стенка» 11
4.4 Соединение «шпангоут-обшивка» 13
5 Конструирование кронштейна (штампованная деталь) 14
5.1 Выбор материала 15
5.2 Конструирование соединения «ухо-вилка» 15
5.2.1 Подбор подшипника 15
5.2.2 Подбор болтов 16
5.2.3 Расчёт проушины 17
5.2.4 Расчет проушин «вилки» 18
5.2.5 Подбор болтов для крепления вилки к стенке и определение толщины стенки вилки 19
5.3 Выбор линии разъема штампа 20
6 Конструирование кронштейна (литая деталь) 22
6.1 Выбор материала 22
6.2 Расчет проушины 22
6.3 Расчет проушин «вилки» 23
6.4 Учёт технологических особенностей литья 24
7 Проектирование сварной сборочной единицы 25
7.1 Выбор материала 25
7.2 Расчет проушины 25
7.3 Расчет проушин «вилки» 26
7.4 Учёт технологических особенностей сварной детали 28
ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 30
