МИНСКИЙ ГОСУДАРСТВЕННЫЙ ВЫСШИЙ АВИАЦИОННЫЙ КОЛЛЕДЖ
Кафедра ТЭВС и Д
Курсовой проект по дисциплине "Конструкция и прочность АД"
На теме "Расчет КСС и маслосистемы Двигателя Д-30"
Минск 2009
В данной работе описана конструкция двигателя и рассчитана маслосистема
Исходные данные: двигатель Д-30
Содержание
1. Выбор конструктивно-компоновочной и силовой схемы, краткое описание проектируемого ГТД.
1.1Кинематическая схема приводов двигателя.
1.2. Выбор конструктивно-компоновочной схемы, краткое описание проектируемого ГТД
1.3. Основные технические данные
2. Определение долговечности радиально-упорного подшипника
2.1 Определение гироскопического момента.
2.2 Определение реакции опор КВД под действием гироскопического момента.
2.3 Определение значения осевой силы действующей на подшипник передней опоры КВД.
2.4 Выбор подшипника и определение его расчётной долговечности.
3. Проверочный расчет камеры сгорания.
3.1. Камера сгорания
3.2. Расчет камеры сгорания
4. Расчет на прочность рабочей лопатки турбины.
4.1 Нахождение площадей характерных сечений лопатки турбины.
4.2 Определение напряжений в лопатках от действия центробежных сил.
4.3 Нахождение суммарных напряжений в сечениях лопаток.
5. Определение критической частоты вращения вала турбины
5.1. Гибкие и жесткие валы
5.2. Опре¬деление критической частоты вращения вала турбины
6. Системы проектируемого ГТД
6.1. Система смазки
6.1.1. Система смазки Д30
6.1.2. Нагнетающий масляный насос
6.2. Система топливопитания
6.2.1. Система топливопитания Д30
6.2.2. Расчет системы топливопитания
6.3. Пусковая система
6.3.1. Пусковая система Д30
6.3.2. Расчет пусковой системы
7. Анализ основных параметров возникновения шума и меры борьбы с ним.
Литература

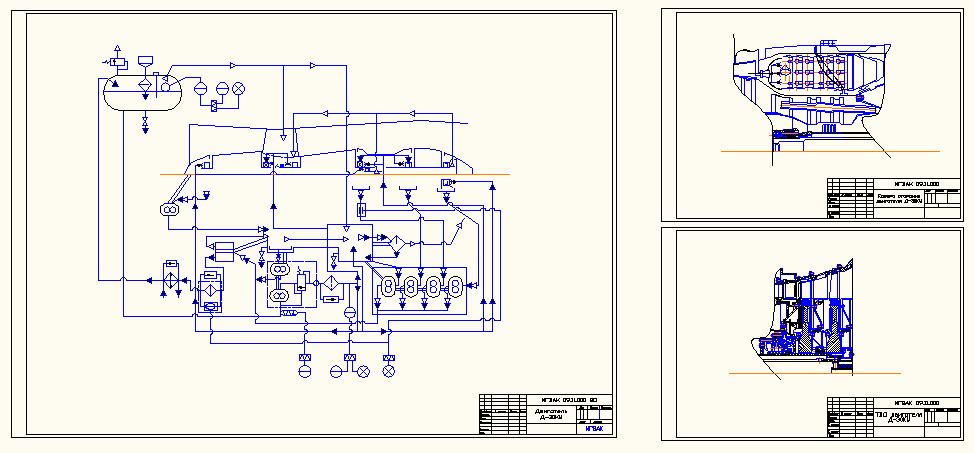

Чертеж маслосистемы двигателя Д-30, КС, ТВД
