КНИТУ-КАИ,
Кафедра «Аэрогидродинамики»,
Аэрогазодинамика самолета,
Расчет поляры однопанельного крыла с механизацией,
2024

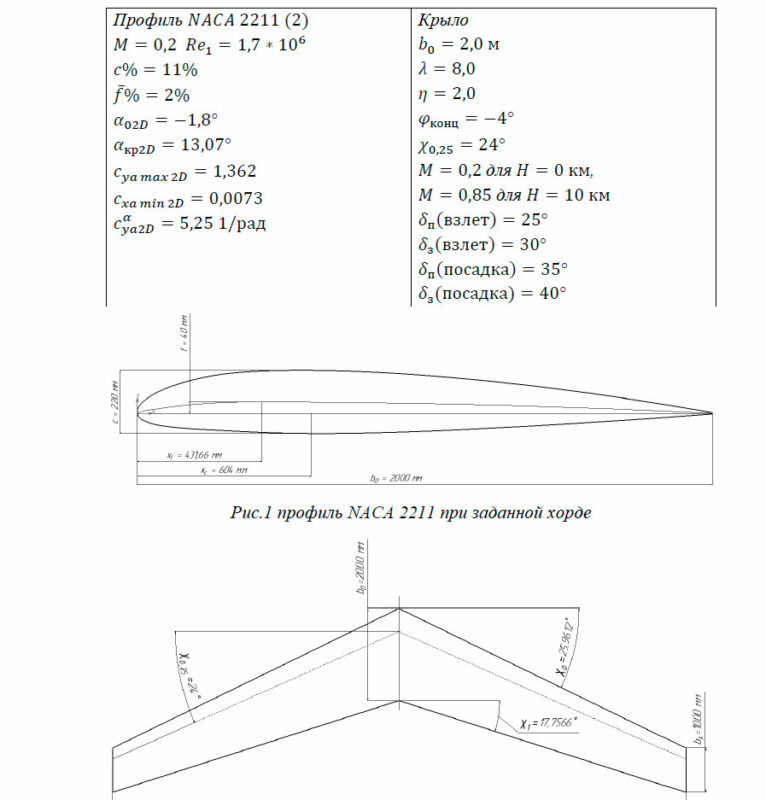

Исходные данные:

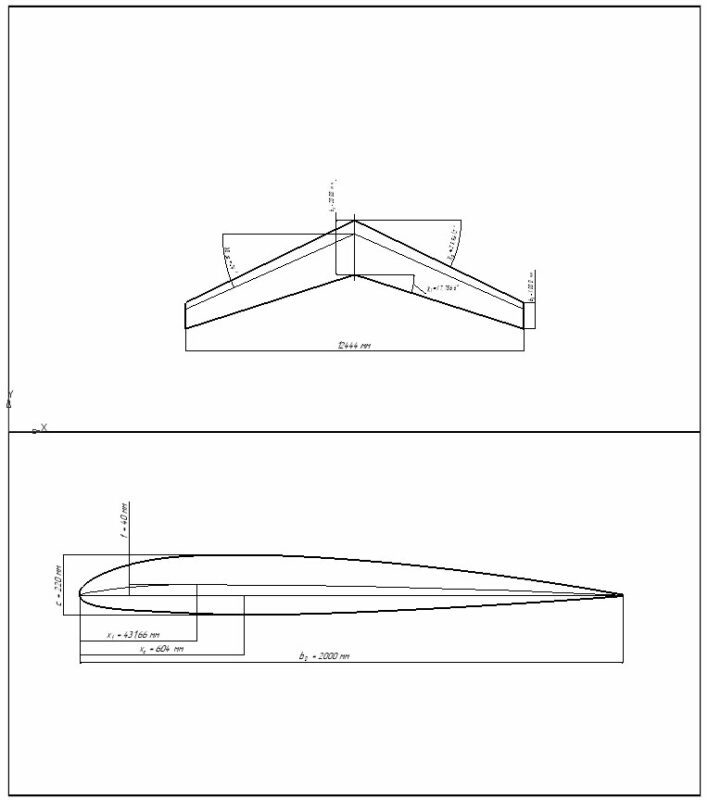

Профиль NACA 2211.
𝑀 = 0,2 𝑅𝑒1 = 1,7 ∗ 106
𝑐% = 11%
𝑓%̅ = 2%
𝛼02𝐷 = −1,8°
𝛼кр2𝐷 = 13,07°
𝑐𝑦𝑎 𝑚𝑎𝑥 2𝐷 = 1,362
𝑐𝑥𝑎 𝑚𝑖𝑛 2𝐷 = 0,0073
𝑐𝑦𝑎2𝐷
𝛼 = 5,25 1/рад
𝑏0 = 2,0 м
𝜆 = 8,0
𝜂 = 2,0
𝜑конц = −4°
𝜒0,25 = 24°
𝑀 = 0,2 для 𝐻 = 0 км,
𝑀 = 0,85 для 𝐻 = 10 км
𝛿п(взлет) = 25°
𝛿з(взлет) = 30°
𝛿п(посадка) = 35°
𝛿з(посадка) = 40

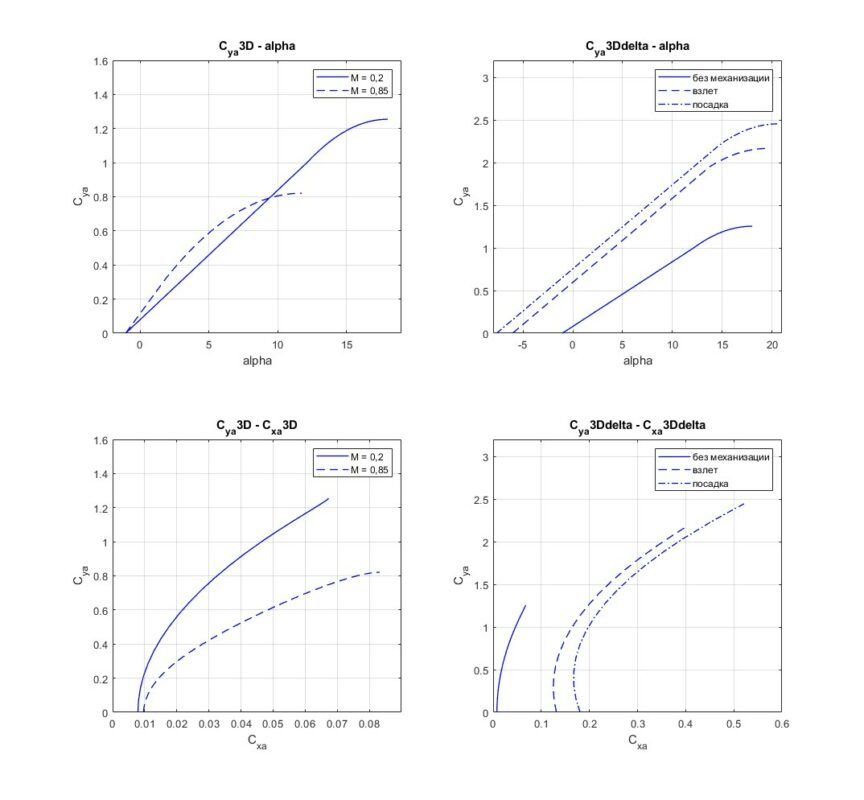

В настоящей курсовой работе будет выполнен расчет поляры однопанельного
крыла с механизацией и без неё при различных числах Маха. Основной целью
исследования является определение аэродинамических характеристик крыла и
анализ влияния механизации на его подъемную силу и сопротивление.
