Нижегородский государственный технический университет им. Р. Е. Алексеева
Кафедра морской и авиационной техники
Курсовой проект по дисциплине "Конструирование самолета"

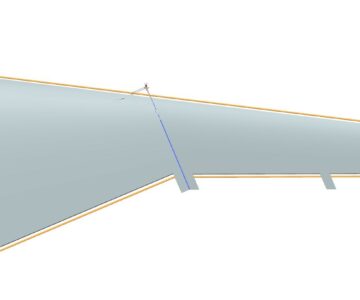

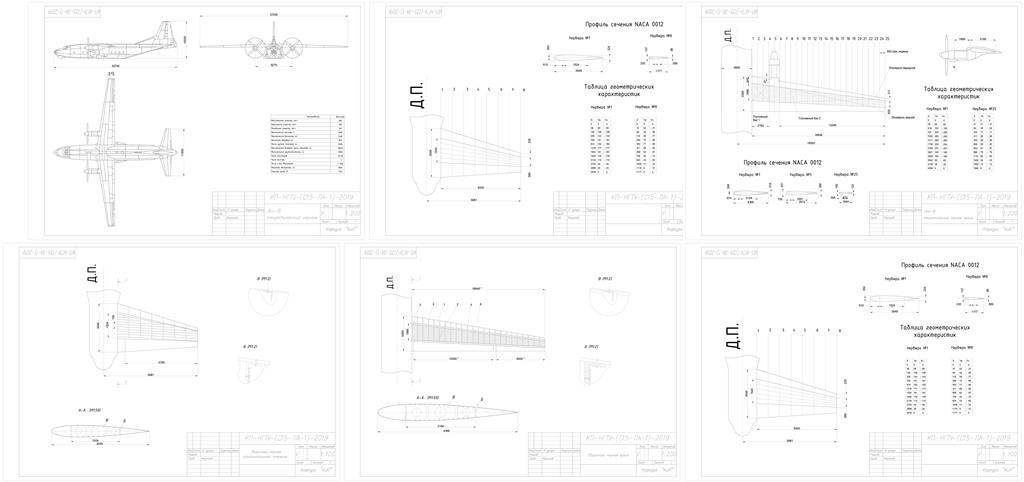

На тему: « РАЗРАБОТКА КОНСТРУКЦИИ КОНСОЛИ КРЫЛА Ан-8»
Нижний Новгород 2018
Исходные данные:
Площадь крыла, [м2] S 119,5
Длина консоли крыла, [мм] l_к 16650
Максимальная эксплуатационная перегрузка n_макс^э 3,5
Коэффициент безопасности f 1,5
Масса топлива, [кг] M_т 5900
Масса конструкции крыла, [кг] M_(к кр) 5700
Содержание
Введение 3
Описание конструкции 4
Определение нагрузок на крыло и усилий в сечениях крыла 7
Вычисление срезывающей силы и изгибающего момента 8
Расчёт срезывающей силы, изгибающего момента и крутящего момента по сечениям и построение эпюр 8
Проектировочный расчет крыла 12
Расчет сечения №10 крыла 12
Расчет поясов лонжерона 12
Расчет толщины обшивки и подбор стрингеров 14
Расчет толщины стенок лонжеронов 16
Расчет сечения №8 крыла 17
Расчет поясов лонжерона 17
Расчет толщины обшивки и подбор стрингеров 18
Расчет толщины стенок лонжеронов 19
Расчет сечения №2 крыла 20
Расчет поясов лонжерона 21
Расчет толщины обшивки и подбор стрингеров 22
Расчет толщины стенок лонжеронов 23
Список использованной литературы: 25
