Самолет Ан-24 сборник чертежей

1020

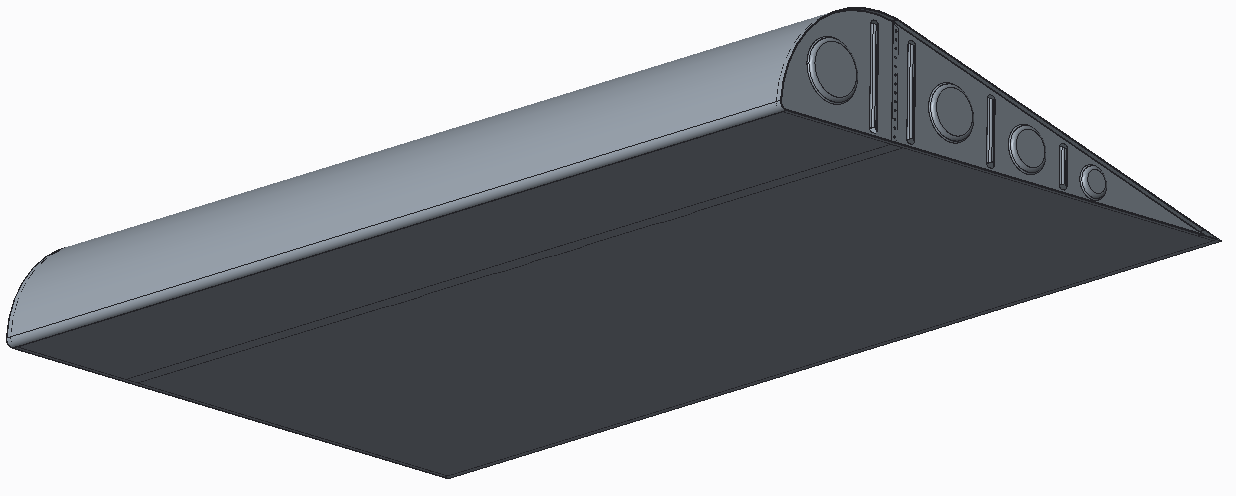

3D сборка секции закрылка центральной части крыла самолета Ан-24Т в формате Creo Elements/Pro 3.0
Закрылок — отклоняемый элемент конструкции крыла симметрично расположенный на задней кромке, служит для увеличения подъемной силы самолета.
Общий вид самолета Ан-24
Форточка кабины самолёта Ан-24
Схема маслосистемы авиационного двигателя АИ-24, устанавливаемого на самолёт АН-24.
Кронштейн навески руля направления Ан-24.
Сборочный чертеж первый лонжерона отъемной части крыла самолета Ан-24

3D Модели закрылок

Автор

tracer7

Дата

15.08.2023

Язык

Русский

Состав

Лонжерон, Схема маслосистемы, ВО, Кронштейн, Закрылок

Софт

КОМПАС-3D 19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Ан-24
- 1 лонжерон ОЧК.cdw
- Spetsifikatsia.spw
- Закрылки
  - 1.png
  - corner.prt.4
  - nervura_edge.prt.12
  - nervura_edge2.prt.3
  - readme.txt
  - sheathing.prt.2
  - spar_belt.prt.16
  - spar_belt_bottom.prt.5
  - spar_wall.prt.11
  - zakrylok_assembly.asm.16
- Кронштейн.m3d
- Общий вид.frw
- Основная гидравлическая система самолёта Ан-24.cdw
- Система смазки.cdw
- Т.С.Аи-24.docx
- Топливная система Аи-24.cdw
- Форточка кабины.cdw
