Чертежи на турбореактивный двигатель малой тяги, прототип KJ-66. Язык немецкий.
Расход воздуха 0,225кг/с
Статическая тяга (Н=0) 89,8Н
Удельный расход топлива 0,852 кг/с*Н
Масса 1,2кг
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- Реактивные двигатели -
- Турбореактивный двигатель малой тяги KJ-66
Турбореактивный двигатель малой тяги KJ-66
0
9
1759
19
0
40
Сообщить о проблеме
Автор
Marek000
Дата
15.02.2022
Язык
Немецкий
Состав

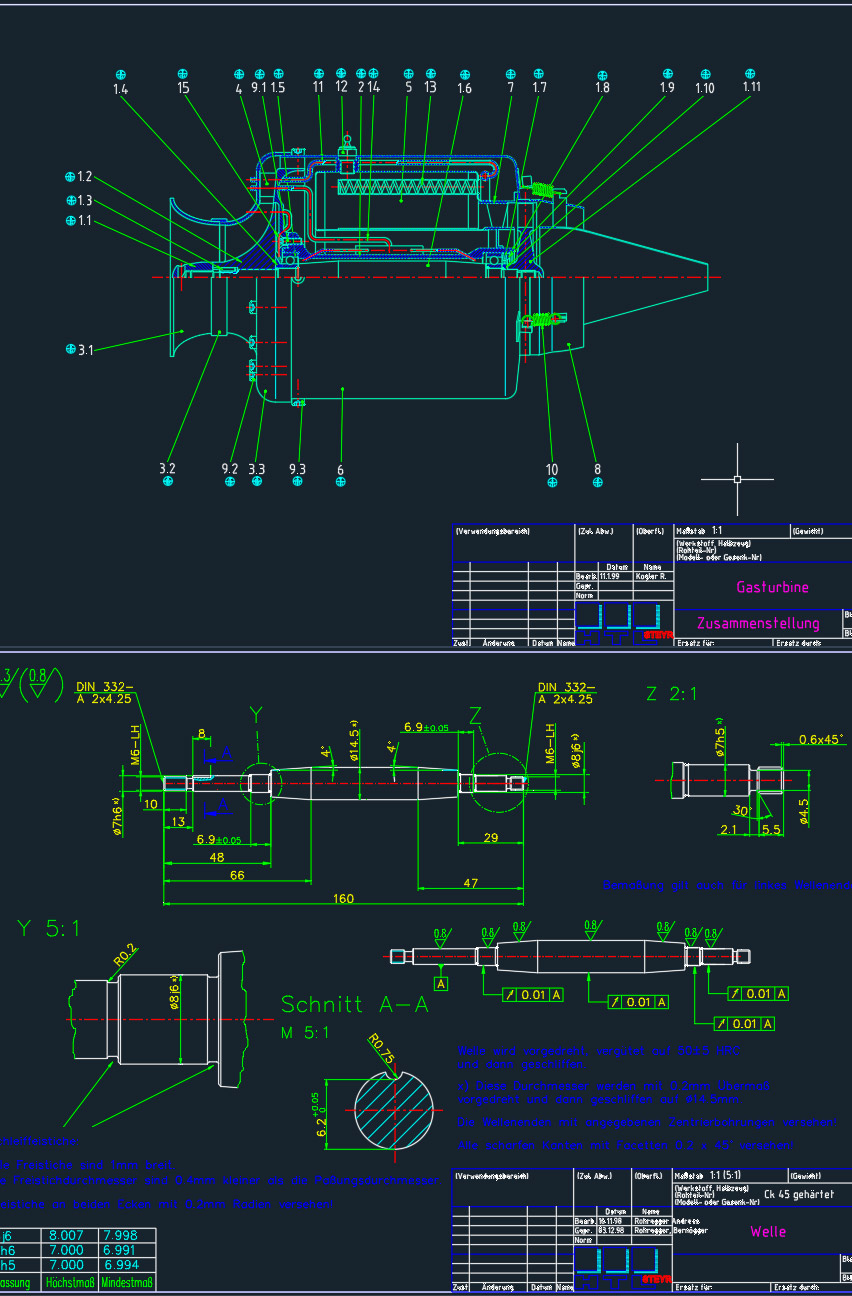

сборочный чертеж, входное устройство, компрессор, камера сгорания, турбина, сопловой аппарат
Софт
AutoCAD 2018
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
1.dwg
-
17.dwg
-
21.dwg
-
22.dwg
-
32.dwg
-
Kompressor wheel.dwg
-
Thomas Kamps - Model Jet Engines.djvu
-
Втулка вала.dwg
-
Конус.dwg
-
Лопатка компрессора.dwg
-
Сборочный.dwg
-
вал-2.dwg
-
вал.dwg
-
внешняя стенка КС.dwg
-
внешняя стенка СА.dwg
-
внутренняя стенка КС.dwg
-
внутренняя стенка СА.dwg
-
воздухозаборник.dwg
-
гайка глухая передняя.dwg
-
диффузор.dwg
-
задняя стенка КС.dwg
-
колесо компрессора.dwg
-
колесо турбины.dwg
-
колесо турбины глухое.dwg
-
кольцо распорное компрессора.dwg
-
корпус СА.dwg
-
корпус двигателя.dwg
-
лопатка СА.dwg
-
патрубки КС.dwg
-
передняя стенка.dwg
-
сборочный КС.dwg
-
сборочный СА.dwg
-
сопло.dwg
-
