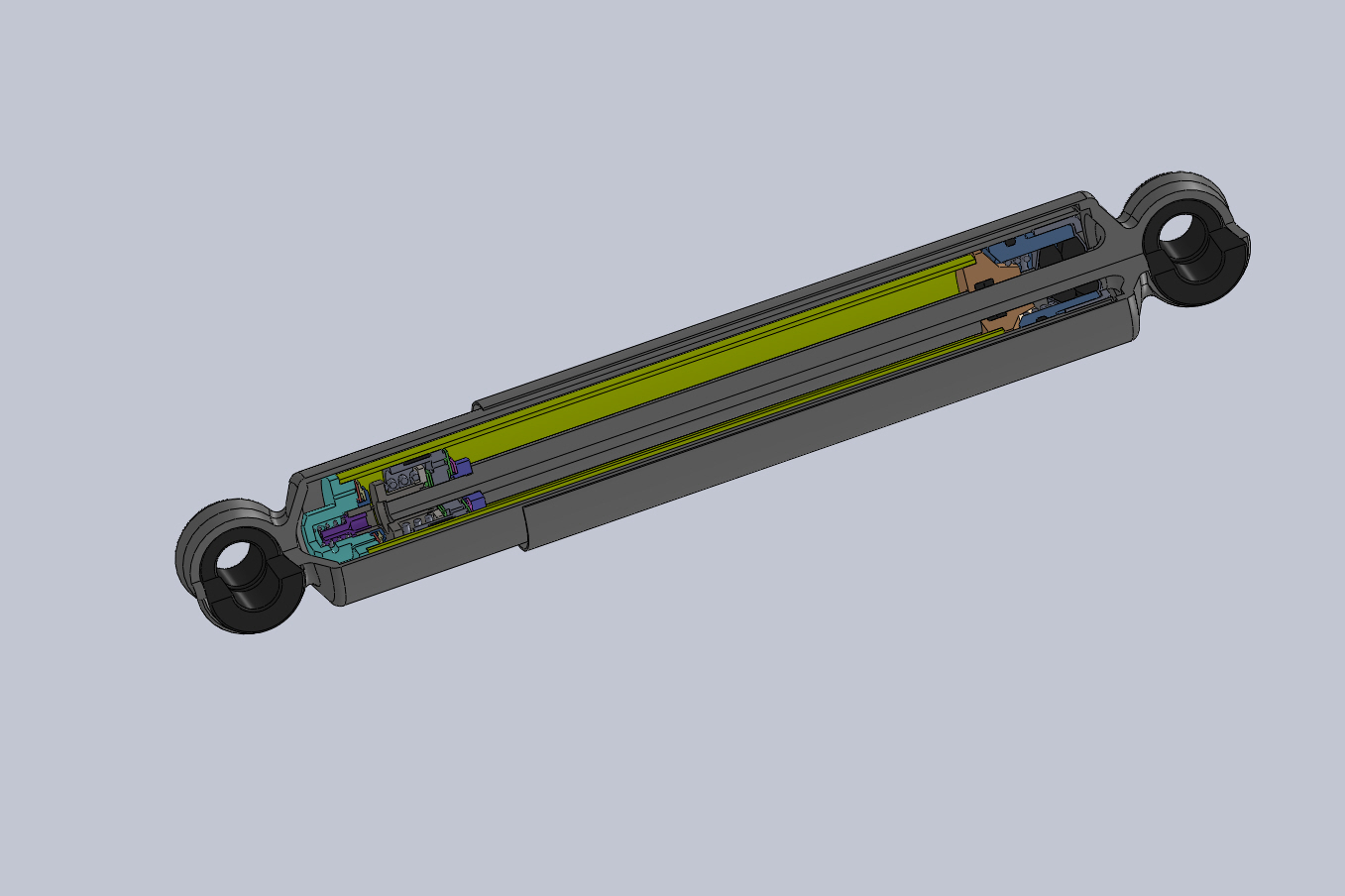

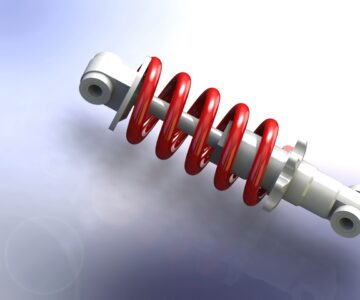

Амортизатор шасси Dong Feng. Жидкостный, Используется на транспортных средствах грузоподъёмностью до 10 т. Размеры по ушам 415 мм min - 615 мм max. Диаметр наружный верхнего цилиндра 65 мм, нижнего цилиндра 56 мм. Втулки резиновые в ушах под пальцы диаметром 12 мм.
- Главная -
- Чертежи -
- Транспорт -
- Амортизатор шасси DongFeng
Амортизатор шасси DongFeng
0
198
1217
8
0
50
Сообщить о проблеме
Автор
Vlad Kri
Дата
05.03.2015
Язык
Русский
Состав
3D сборка
Софт
SolidWorks 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
Верхнее ухо.SLDPRT
-
Верх уплотнение.SLDASM
-
Втулка поршня.SLDPRT
-
Втулка резиновая амортизатора ЗиЛ.SLDPRT
-
Гайка колпак М50 х1,5.SLDPRT
-
Гайка поршня.SLDPRT
-
Гайка прижимная.SLDPRT
-
Гужон М16х12.SLDPRT
-
Колпачек верхний.SLDPRT
-
Кольцо уплотнительное 18х24х3,5.SLDPRT
-
Кольцо уплотнительное 18х24х4.SLDPRT
-
Кольцо уплотнительное 18х36х10.SLDPRT
-
Кольцо уплотнительное 47х53х5.SLDPRT
-
Кольцо уплотнительное поршня 39.SLDPRT
-
Корпус уплотнения верхний.SLDPRT
-
Направляющая пружины.SLDPRT
-
Напрвляющая штока.SLDPRT
-
Нижнее ухо.SLDPRT
-
Нижн клапан рабочего цилиндра.SLDPRT
-
Поршень амортизатора.SLDPRT
-
Пружина Штока ф32.SLDPRT
-
Пружина ф9 ф1,5 х 14 .SLDPRT
-
Пружина ф25 ф3 х 15.SLDPRT
-
Рабочий цилиндр.SLDPRT
-
СбАмортизатор.SLDASM
-
СбВерхний ЦилиндрАмортизатора.SLDASM
-
СбНижн Клапан.SLDASM
-
СбНижний ЦилиндрАмортизатора.SLDASM
-
Упор пружины.SLDPRT
-
Шайба конусная 18.SLDPRT
-
Шайба плоская 12 поршня.SLDPRT
-
Шайба пружинная 12 поршня.SLDPRT
-
Шайба пружинная 20.SLDPRT
-
Шайба пружинная плоская 20х39.SLDPRT
