Якорь типа "расчёска" для лебёдки

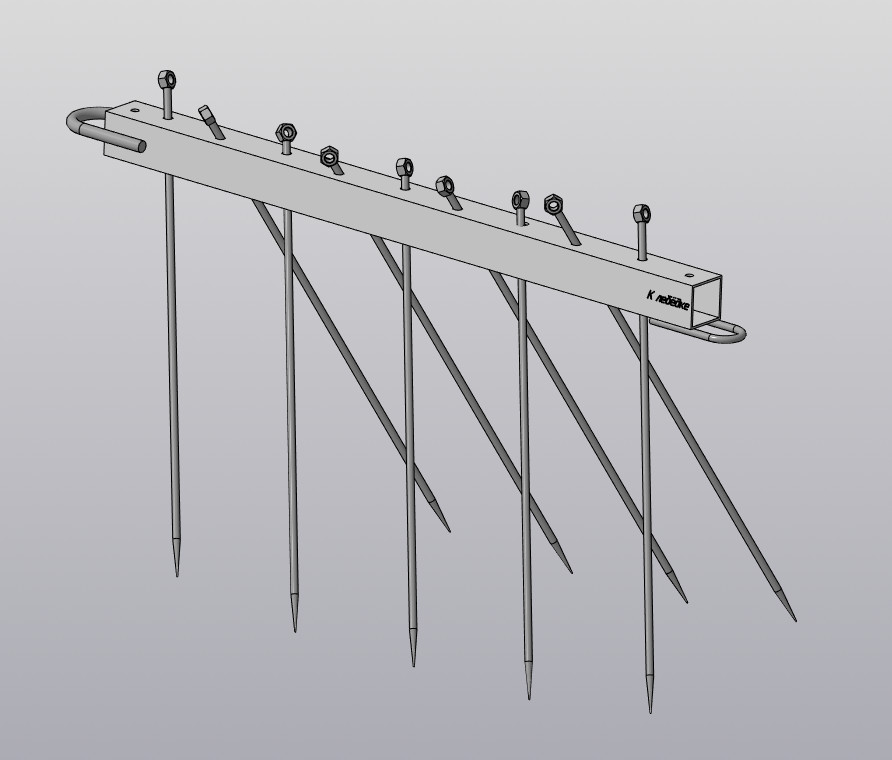

Якорь для лебёдки разработан мной для помощи в лебежении лёгкого внедорожника в поездках по бездорожью. Якорь применяется для закрепления крюка лебёдки (или блока) на мёрзлых и плотных грунтах. Конструкция компактная, штыри якоря убираются внутрь балки, изготавливаемой из квадрат-трубы 50мм. Внутри есть обойма для того, чтобы штыри не создавали шума в поездке. В балке выполнены сквозные отверстия, основная часть из них выполнены под углом, - в них вставляются штыри и далее забиваются в землю. Два отверстия под прямым углом по краям балки сделаны для крепления якоря в походном положении к экспедиционному багажнику. Штыри выполнены из гладкого прута и на концах наварены гайки, чтобы за них можно было зацепиться домкратом и вытащить их после лебежения.

Состав: 3D-модель якоря типа "расчёска" для лебёдки в походном положении, 3D-модель якоря типа "расчёска" для лебёдки в рабочем положении. Состав: Балка, обоймы, штыри, уши крепления, заглушки, крепёж. Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Якорь типа "расчёска" для лебёдки

Якорь лебёдки V18/
Якорь лебёдки V18/Балка Якоря.m3d
Якорь лебёдки V18/Заглушка.m3d
Якорь лебёдки V18/Заточка.m3d
Якорь лебёдки V18/Крюк крепления.m3d
Якорь лебёдки V18/Обойма.m3d
Якорь лебёдки V18/Сборка Заглушка.a3d
Якорь лебёдки V18/Сборка Штырь с гайкой.a3d
Якорь лебёдки V18/Сборка Штырь.a3d
Якорь лебёдки V18/Сборка Якоря в походном положении.a3d
Якорь лебёдки V18/Сборка Якоря в рабочем положении.a3d
Якорь лебёдки V18/Сборка Якоря.a3d
Якорь лебёдки V18/Скоба задняя.m3d
Якорь лебёдки V18/Скоба якоря.m3d
Якорь лебёдки V18/Ухо заглушки.m3d
Якорь лебёдки V18/Штырь.m3d
