Якорь для лебёдки внедорожника

230

15278

100

3D модель Якорь для лебёдки внедорожника

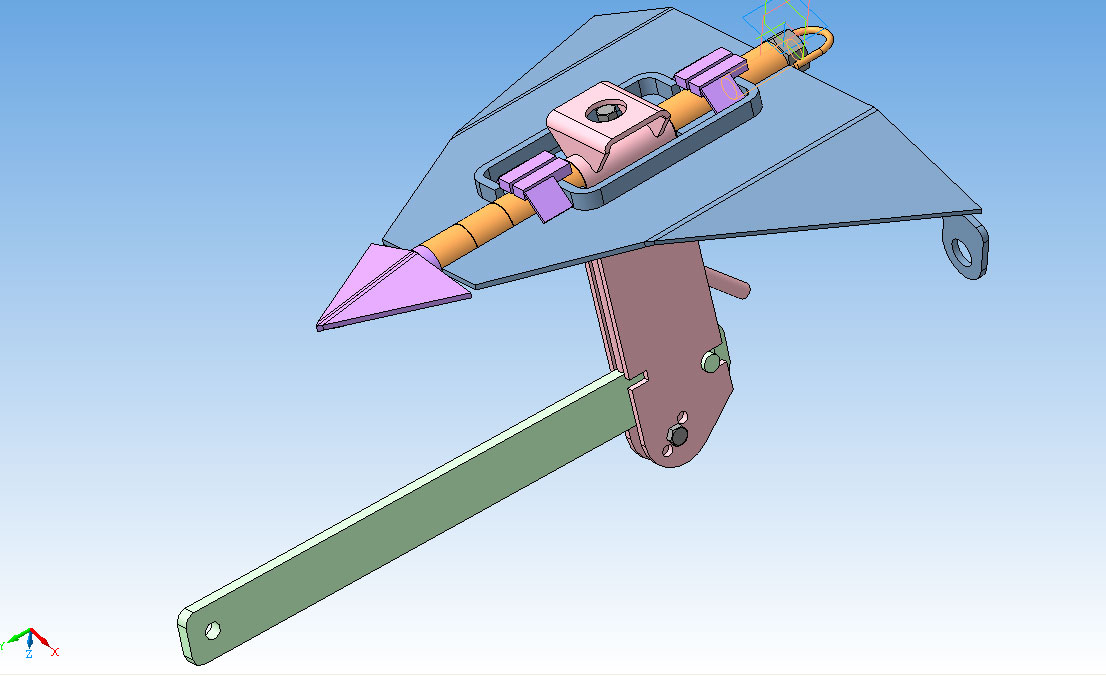

В случае застревания внедорожника и отсутствия в радиусе действия лебёдки объектов, за которые можно закрепить трос для надёжной фиксации, используют якорь. Якорь при натяжке троса врывается в грунт и служит надёжным фиксатором для освобождения внедорожника из зоны застревания. Данный якорь изготовлен по предоставленным чертежам и протестирован. Для экономии места якорь выполнен в складном варианте.
