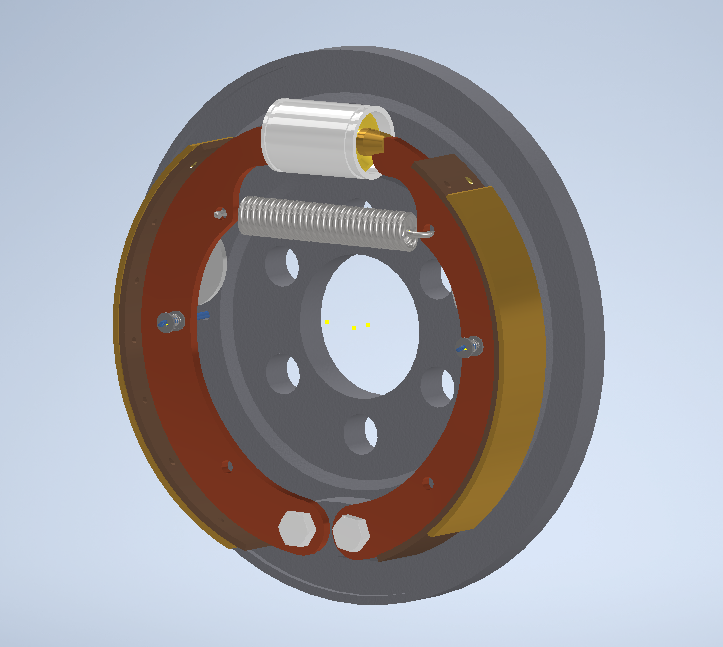

Полная 3D-модель барабанного тормозного механизма, выполненная в Autodesk Inventor 2022.
В комплект входят:
- Сборка тормозного механизма (.iam)
- Превью изображения
Форматы: .iam, .ipn, .idw
Размер: ~5 MB
Модель предназначена для учебных целей и визуализации принципа работы барабанного тормоза. Все файлы в авторской разработке.
