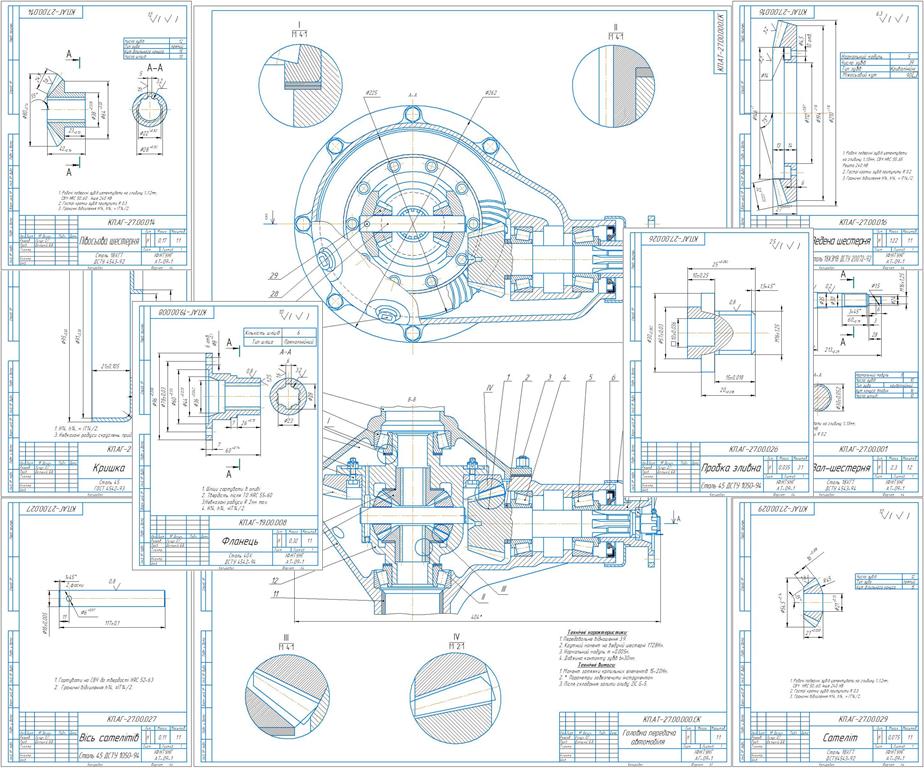

Чертеж главной передачи Газ-24 (Волга)

Технічні характеристики:
1. Передавальне відношення 3.9.
2. Крутний момент на ведучій шестерні 1728Нм.
3. Нормальний модуль m =0.005м.
4. Довжина контакту зубів b=30мм.
Технічні вимоги:
1. Момент затяжки кріпильних елементів 15-20Нм.
2. * Параметри забезпечити інструментом
3. Після складання залити оливу ZIC G-5

Состав: Складальне креслення, деталювання, специфікація Язык документа

Софт: Компас v12
