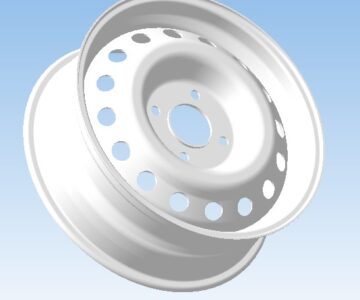

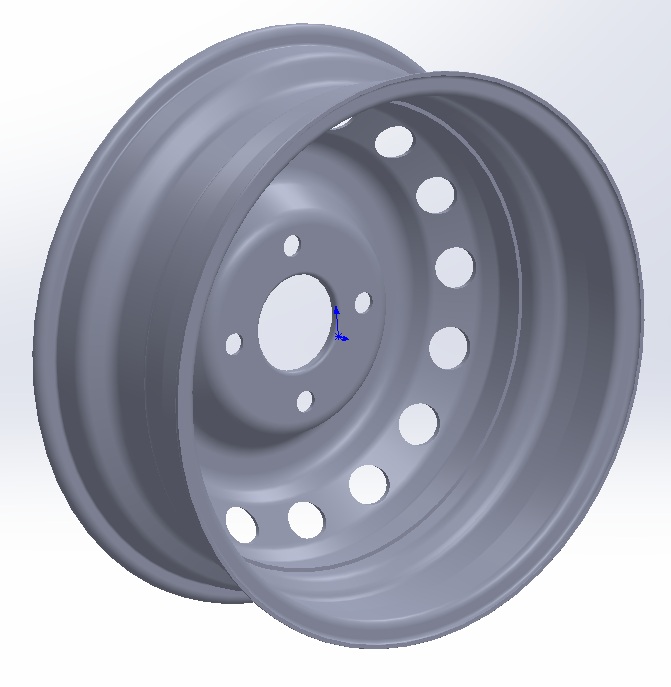

Диск R13x5 ET 40 Сверловка 4х98 Ширина 5" Ваз 2109
делал когда-то на Компасе импортировал в SOLIDWORKS 2015
полная совместимость с вот этой ступицей
