Дизельная форсунка ФД-22

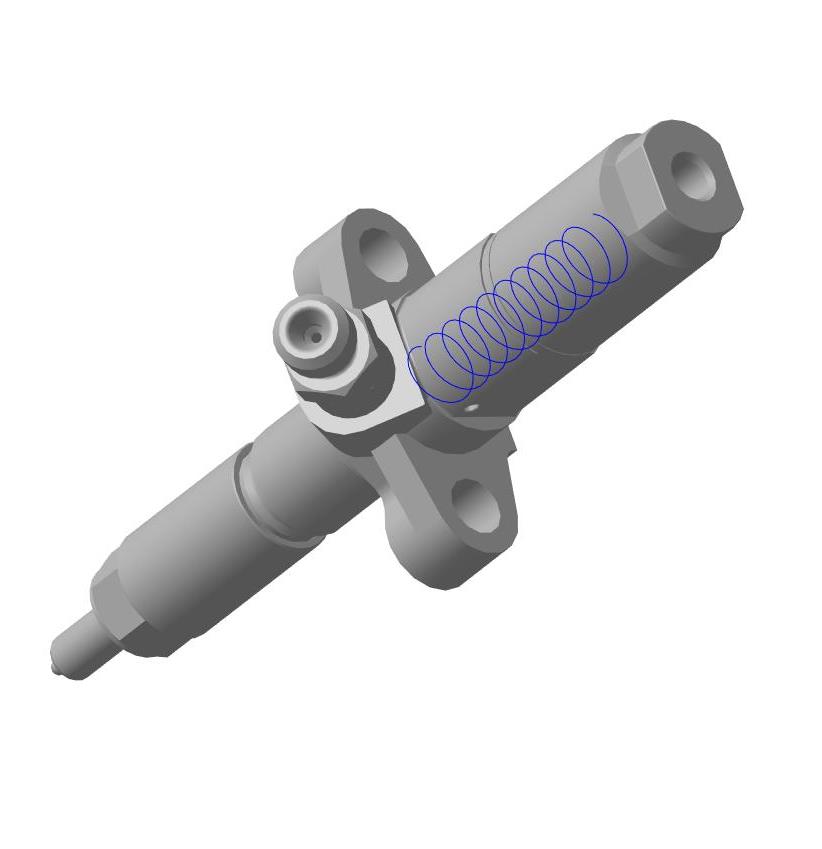

Дизельная форсунка ФД-22 двигателя Д 240

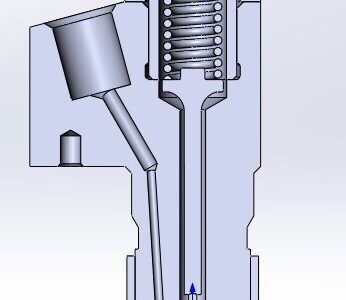

На двигателе Д 240 применяется штифтовая, с четырехдырчатым распылителем, форсунка ФД 22. На нижнем торце ее корпуса при помощи специальной гайки установлен распылитель. При помощи пружины, передающей усилие на штангу, игла распылителя прижимается к коническому седлу распылителя. Верхний торец пружины упирается в тарелку регулировочного винта. Регулировочный винт вкручен в дно гайки пружины и зафиксирован от проворачивания контргайкой.

Трубка высокого давления, идущая от конкретной секции насоса, присоединяется к штуцеру форсунки. Топливо подается в фасонную выточку в нижней части корпуса распылителя по трем наклонным каналам и по каналу в корпусе форсунки. При достижения давления топлива 17,5 МПа (175 кгс/см²), игла, преодолев усилие пружины, приподнимается и обеспечивает доступ для топлива к четырем отверстиям распылителя. Проходя через отверстия под высоким давлением, топливо получает большую скорость и при выходе из них мелко распыляется в камере сгорания дизеля. При падении давления в форсунке, игла под влиянием форсунки перекрывает выходное отверстие распылителя и блокирует впрыск топлива.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Файлы:

ФД22\Гайка пружины.m3d
ФД22\Гайка распылителя.m3d
ФД22\Игла.m3d
ФД22\Колпак форсунки.m3d
ФД22\Кольцо.m3d
ФД22\Корпус распылителя.m3d
ФД22\Корпус.m3d
ФД22\Пружина.m3d
ФД22\Разъём.m3d
ФД22\Регулировочный.m3d
ФД22\Тарелка штанги.m3d
ФД22\ФД22.a3d
ФД22\Штанга.m3d
ФД22\Штифт.m3d
ФД22\Штуцер.m3d
ФД
