Расчет шестицилиндрового дизельного двигателя с разработкой форсунки

Белорусско-Российский университет
Кафедра «Техническая эксплуатация автомобилей»,
Курсовая работа по дисциплине “Автомобильные двигатели”
на тему “ Расчет шестицилиндрового дизельного двигателя с разработкой форсунки”
Могилев, 2020 год

Исходные данные: 6-ти цилиндровый дизельный двигатель с надувом, Номинальная частота вращения коленчатого вала двигателя n = 1900 мин-1, Коэффициент избытка воздуха а = 1,15, Степень сжатия E = 18, Максимальный крутящий момент Me = 1488 Н ⋅ м, Номинальная мощность Ne = 239 кВт.

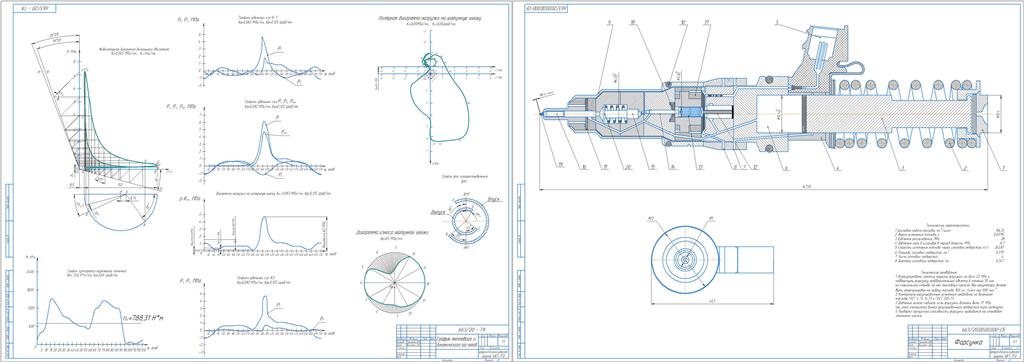

Графическая часть содержит Графики, Форсунку.
