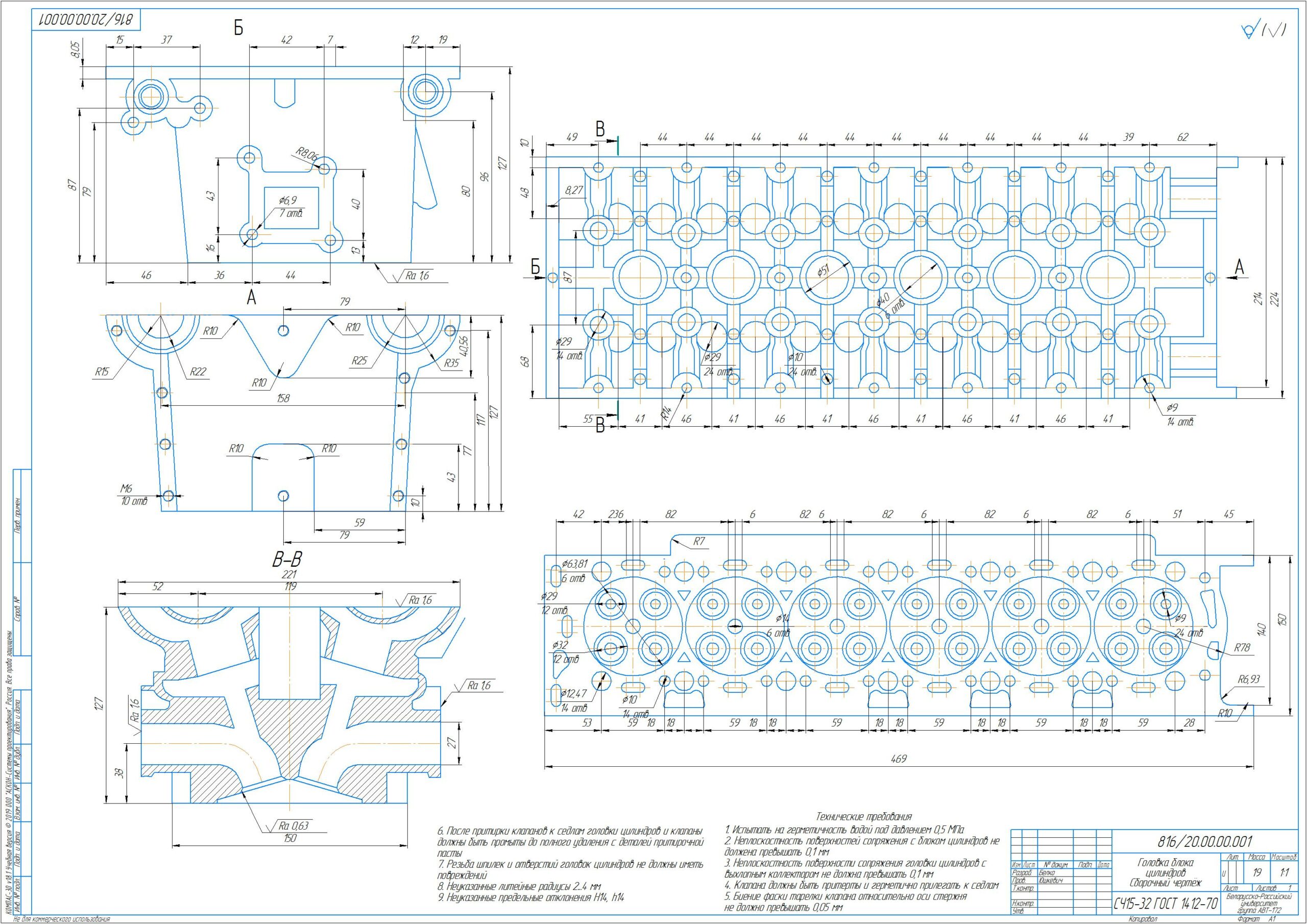

Расчет шестицилиндрового дизельного двигателя с разработкой головки блока цилиндров

Белорусско-Российский университет,
Кафедра «Техническая эксплуатация автомобилей»,
Курсовая работа по дисциплине “Автомобильные двигатели”
на тему “Расчет шестицилиндрового дизельного двигателя с разработкой Головки блока цилиндров”
Могилев, 2020 год

В курсовой работе требуется спроектировать 6-и цилиндровый дизельный двигатель без турбо надува. В качестве прототипа используется двигатель OM447h, параметры которого указаны в таблице 1.1. Диаметр цилиндра D = 128 мм, Ход поршня S = 155 мм, Номинальная частота вращения коленчатого вала двигателя ne = 2200 мин-1, Номинальная мощность Ne = 157 кВт. Курсовая работа выполняется в соответствии с учебным планом специальности 1–37 01 07 «Автосервис».

Содержание
Введение 4
1 Расчет и выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 7
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 9
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 12
2.9 Построение индикаторной диаграммы 14
3 Расчет и построение внешней скоростной характеристики 18
4 Динамический расчет КШМ с применением ЭВМ 22
4.1 Приведение масс частей кривошипно-шатунного механизма 23
4.2 Расчет сил инерции 24
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 25
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 26
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 26
4.6 Построение диаграммы износа шатунной шейки 26
5 Патентно-информационный поиск аналогов заданного типа ДВС 28
6 Обоснование и выбор механизмов и систем двигателя 29
7 Расчет головки блоков цилиндров 31
8 Техническая характеристика двигателя 35
Заключение 37
Список литературы 38
Приложение А 39
