Разработка шестицилиндрового двигателя

Белорусско-Российский университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовая работа по дисциплине "Автомобильные двигатели"
На тему: "Разработка шестицилиндрового двигателя"
Могилёв 2020

Диаметр цилиндра 102 мм
Ход поршня 120 мм
Номинальная мощность двигателя 132 кВт
Номинальная частота вращения коленчатого вала двигателя 2500 мин-1
Максимальный крутящий момент двигателя 617 Нм
Число цилиндров 6
Число тактов двигателя 4
Степень сжатия 16,8
Коэффициент избытка воздуха 1,7
Полная масса 411 кг
Коэффициент короткоходности 1,17647

В данной работе был разработан шестицилиндровый дизельный двигатель. Были выполнены его тепловой и динамический расчёт.

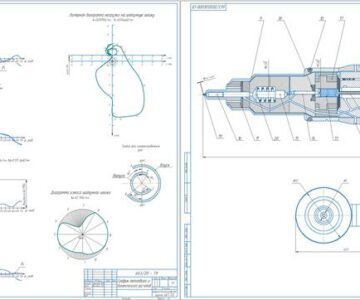

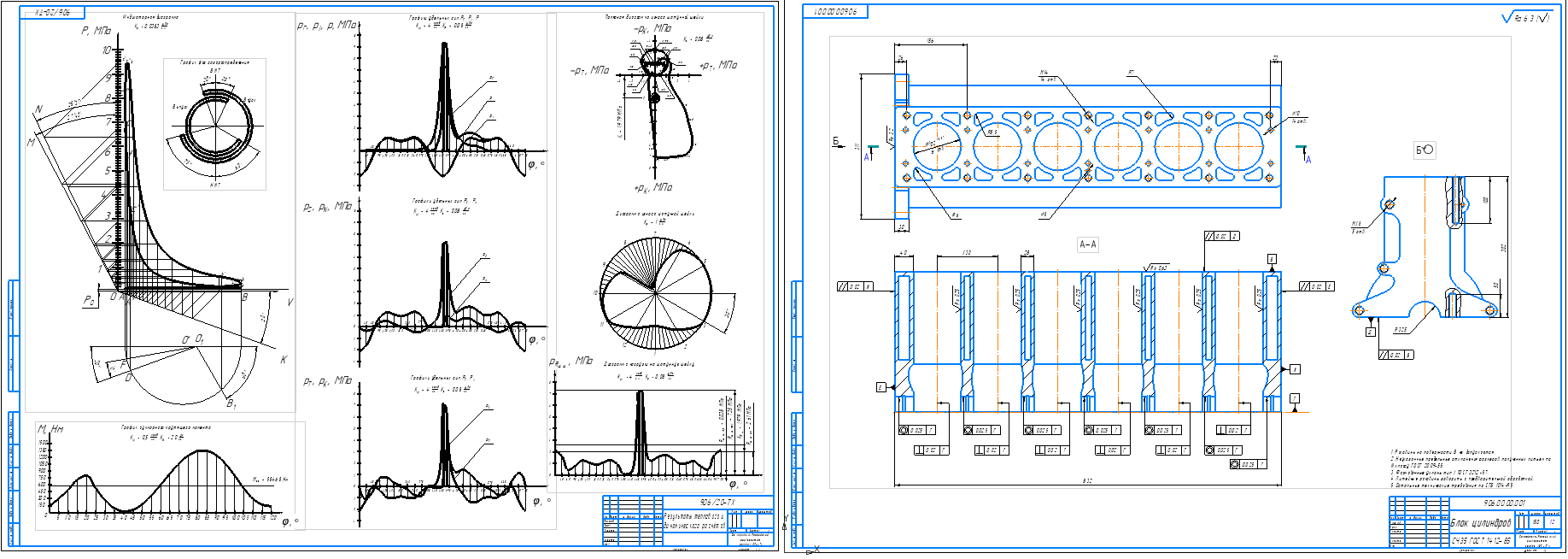

В графической части были построены индикаторная диаграмма, внешняя скоростная характеристика, диаграмма износа шатунной шейки, графики давления от действующих на двигатель в процессе работы сил; спроектирован блок цилиндров.

Содержание
Введение 3
1 Расчет и выбор исходных параметров 4
2 Тепловой расчет проектируемого двигателя 5
2.1 Топливо 5
2.2 Параметры рабочего тела 5
2.4 Расчет параметров в конце процесса впуска 7
2.5 Процесс сжатия 8
2.6 Процесс сгорания 8
2.7 Процесс расширения 10
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 11
2.9 Построение индикаторной диаграммы 14
3 Расчет и построение внешней скоростной характеристики 17
4 Динамический расчет КШМ с применением ЭВМ 21
4.1 Приведение масс частей кривошипно-шатунного механизма 22
4.2 Расчёт сил инерции 23
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 24
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 25
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 25
4.6 Построение диаграммы износа шатунной шейки 25
5 Патентно-информационный поиск аналогов заданного типа ДВС 27
6 Обоснование и выбор механизмов систем двигателя 28
7 Расчет блока цилиндров 30
8 Техническая характеристика двигателя 34
Заключение 35
Список литературы 36
Приложение А 37
