Расчет шестицилиндрового дизельного двигателя с разработкой турбо-компрессора

Белорусско-Российский университет, Кафедра «Техническая эксплуатация автомобилей»,
Курсовая работа
по дисциплине “Автомобильные двигатели”
на тему “ Расчет шестицилиндрового дизельного двигателя с разработкой турбокомпрессора”
, 2020 год

Исходные данные: 6-ти цилиндровый дизельный двигатель с турбо надувом, Диаметр цилиндра D = 102 мм, Ход поршня S = 120 мм, Рабочий объём Vл = 3,92 л, Максимальный крутящий момент Me = 559 Н ⋅ м, Средние эффективное давление Pe = 1,19 МПа, Литровая мощность Nл = 21,6 кВт/л, Номинальная мощность Ne = 127 кВт.

В данной работе рассматриваются двигатели. Проведён выбор и расчёт турбокомпрессора.

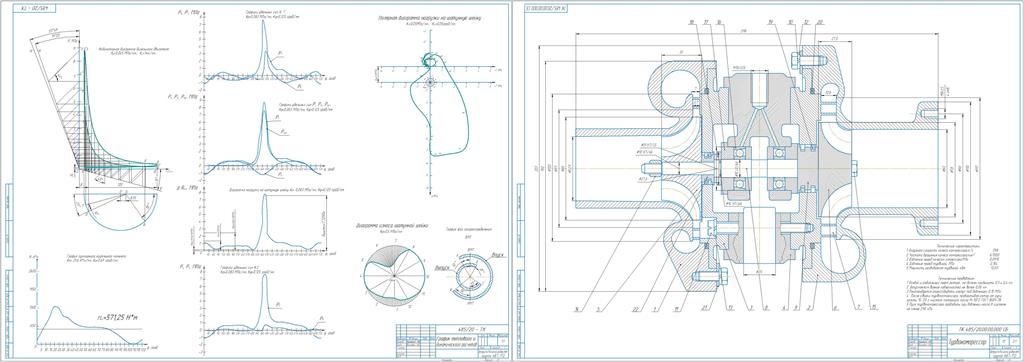

Графическая часть содержит Графики, Турбокомпрессор.

Содержание

Введение 4
1 Расчет и выбор исходных параметров 5
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 7
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 10
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 12
2.9 Построение индикаторной диаграммы 16
3 Расчет и построение внешней скоростной характеристики 19
4 Динамический расчет КШМ с применением ЭВМ 22
4.1 Приведение масс частей кривошипно-шатунного механизма 23
4.2 Расчет сил инерции 24
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 25
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 26
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 26
4.6 Построение диаграммы износа шатунной шейки 26
5 Патентно-информационный поиск аналогов заданного типа ДВС 28
6 Обоснование и выбор механизмов и систем двигателя 29
7 Расчет турбокомпрессора 31
8 Техническая характеристика двигателя 45
Заключение 46
Список литературы 47
Приложение А 48
