Габаритный макет ступицы ВАЗ-2108, создан для предварительного моделирования необходимых моделей, смоделирован по натурному образцу.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Габаритный макет ступицы ВАЗ-2108
Габаритный макет ступицы ВАЗ-2108
4
53
6337
1177
8
Бесплатно
Сообщить о проблеме
Автор
Николай Сафронов
Дата
25.04.2020
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 18.1
Как открыть?
4.5
(2 отзыва)
Содержимое архива
-
ССП. 001.001.0010.000 - Ступица.a3d
-
ССП. 001.001.0010.001 - Фланец ступицы поворотный.m3d
-
ССП. 001.001.0010.002 - Фланец ступицы кпрепёжный.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Василий Шипунов
Анатолий Д.
26.08.2025 в 14:12
Оценка:
Размеры: Соответствуют реальным
Оформление: Не проверено
Спасибо большое.
Хороший макет.
26.01.2026 в 19:51
Оценка:
Размеры: Не соответствуют реальным
Оформление: Не проверено

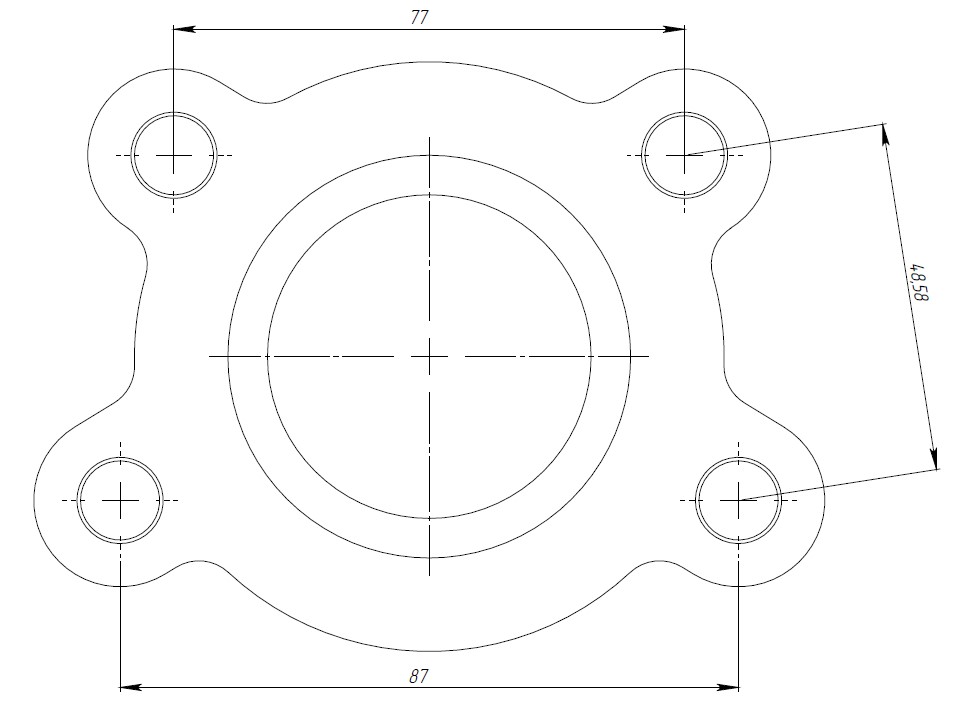

Размер между центрами отверстий \"Фланца ступицы крепёжного\" должен быть 77 мм, а в модели 71 мм. Реальные размеры заводского образца см. на картинке.
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Подскажите посадочный диаметр детали.
Модель в разделе бесплатно, скачайте и посмотрите
Прошу прощения. Мерил с реальной ступици давно. Будет время исправлю данные.
Ничего не поправлено, отверстия с реальной ступицей не совпадают
Спасибо парням в каментах, что предупредили.
К сожалению межосевые размеры креплений к балке 86 - правильный, а вот 71 - не исправлен, должен быть 77. Диаметр отверстий на ступице тоже не исправлен - 99 вместо 98
Да. Подтверждаю слова Михаила!

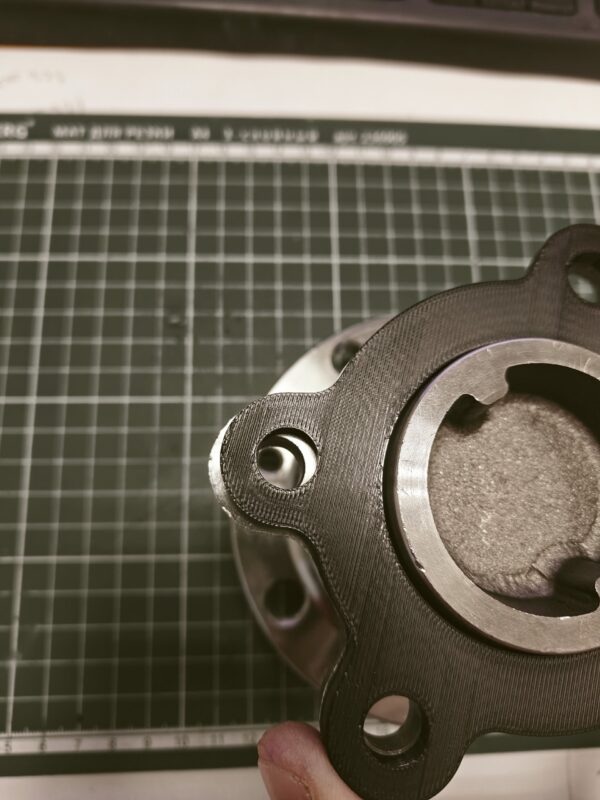

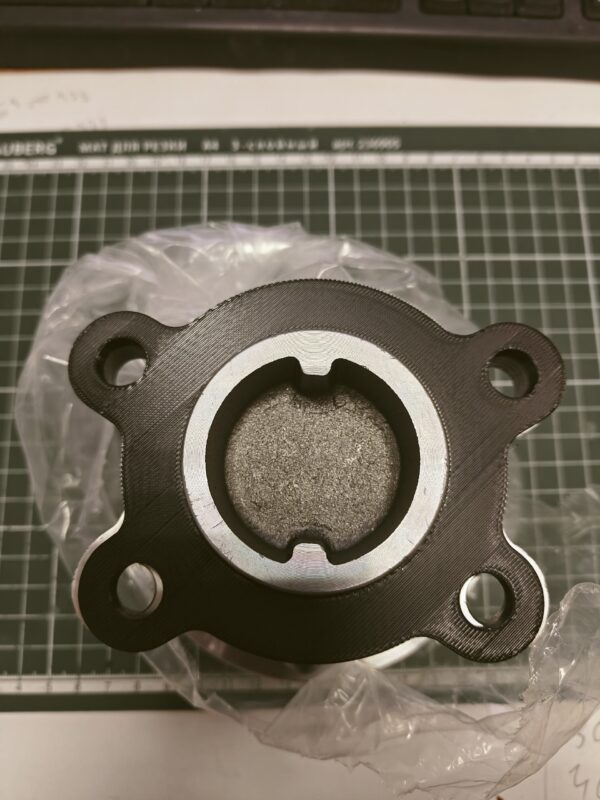

Габаритные размеры более менее совпадают. Но разболтовка некчерту. На той стороне что к колесу я сразу исправил. а на обратной(та что к балке крепится) оставил как есть.
В итоге площадку крепления, вырезанную на лазере, пришлось рассверливать! Два отверстия не сошлись на 5мм!
Прошу прощения за такие косяки. Благодарю за обратную связь. Постараюсь поправить данные в ближайшее время
Спасибо за замечания. Имелась в натуре ступица и что то с неё мерил. Надо перепроверять. Размеры расположения фланцевых отверстий присоединительной плоскости балки из сети, да.
Спасибо, скачалось легко, пришлось только переделывать из 18 в 16 компас.
Размерам не знаю, как верить:
Диаметр расположения болтовых отверстий 99 вместо 98;
Размер по верхним отверстиям оси 80,5 вместо 86, нижних - 71 вместо 77. Размеры тоже с сети, но из разных источников.
Наверное, всё-таки, придётся покупать детали для нормальных обмеров.
