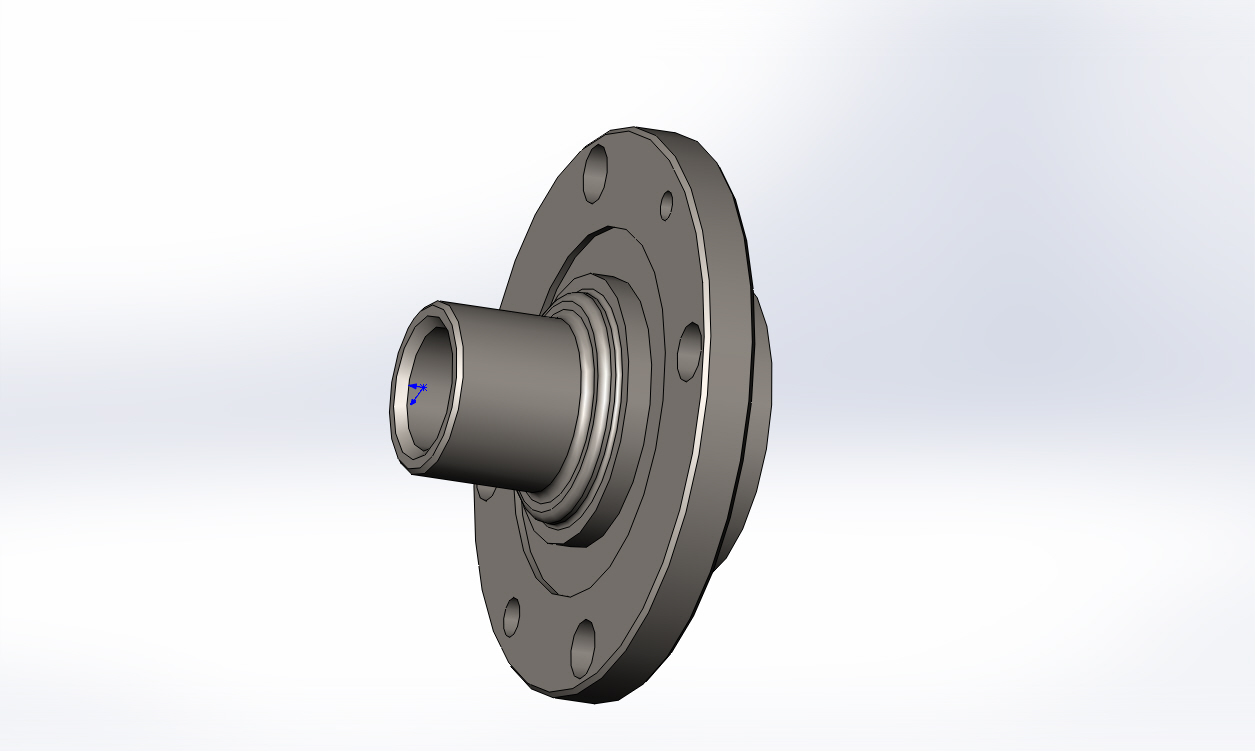

В данной работе представлена 3D модель ступицы переднего колеса ВАЗ-2108-3103012 (запчасть). Модель сделана одной деталью.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Ступица ВАЗ-2108-3103012
Ступица ВАЗ-2108-3103012
0
117
5494
59
2
20
Автор
mikhail
Дата
05.10.2016
Язык
Русский
Состав
Модель одной деталью
Софт
SolidWorks 2012
Как открыть?
Содержимое архива
-
Ступица ВАЗ-2108-3103012.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Вы уверены, что ступица 2108?
в вашей модели диаметр ценральной бабышки 62 мм, при том что посадочный диска колеса 58,5; посадочный размер тормозного диска 58,515-58,6
внешний диаметр ступицы 114,4 против 117 на чертежах в интернете(не считаю это криминалом)
ну и да посадочный диаметр подшипника 34 мм, поэтому ступица тула не влезет.
остальные размеры вроде похожи на правду.
исправьте пожалуйста ошибки
Размеры в модели неправильные!!!
Посадочное под подшипник 34мм а не 35мм как у вас, и все остальное тоже...
