Газогенератор автомобиля ЗиС-352

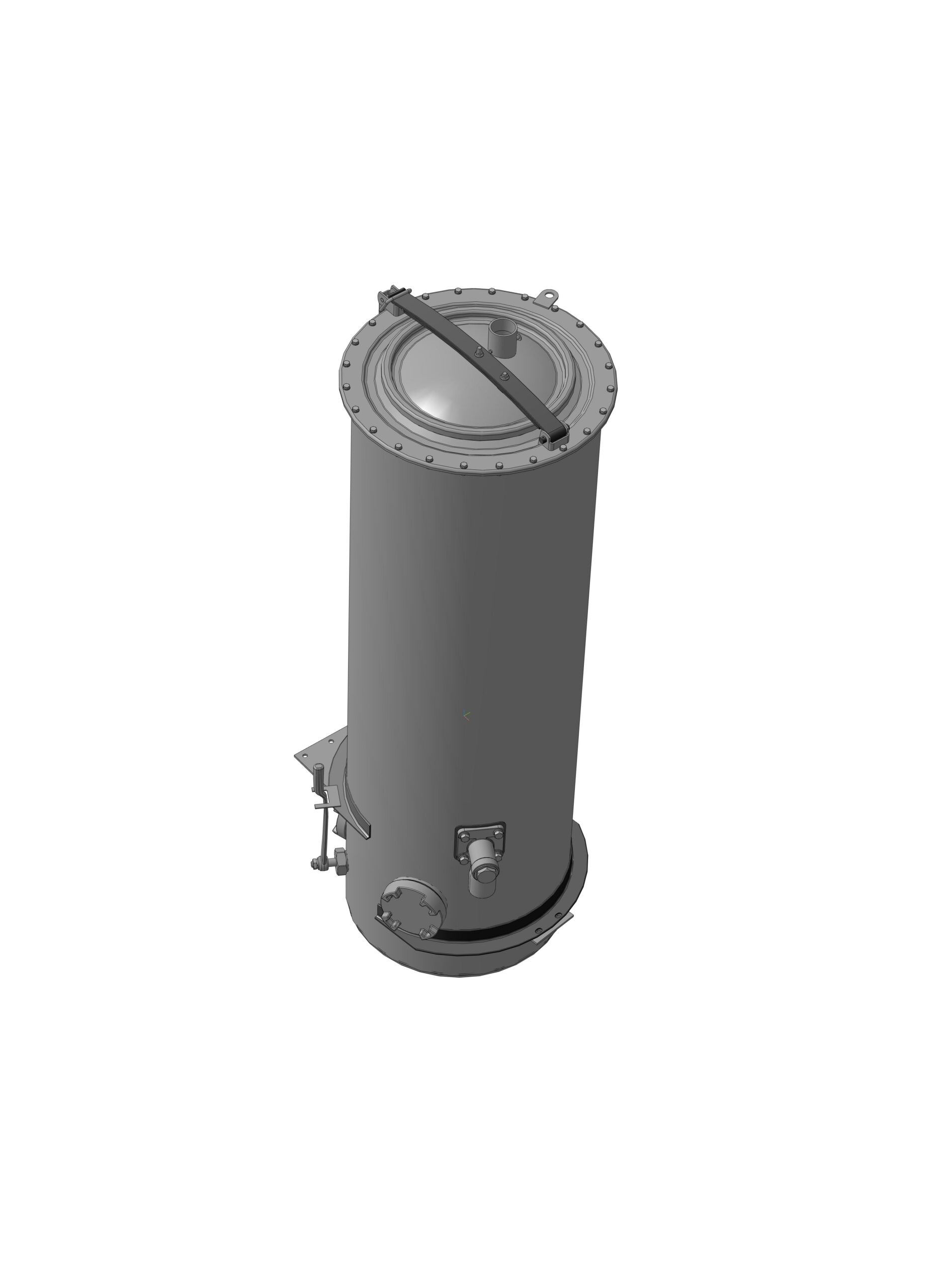

Газогенератор автомобиля Урал ЗиС-352 создавался советскими инженерами в середине XX века для выработки генераторного газа взамен бензина. 3D модель выполнена по чертежам "Альбом рабочих чертежей деталей газогенераторной установки Урал ЗиС-352. Гослесбумиздат - 1955 г." Высота газогенератора - 1830 мм, диаметр корпуса - 554 мм, масса ~ 177 кг.

Состав: 3D сборка

Софт: КОМПАС-3D 17

Файлы:
352-4301032 - Опора колосниковой решотки.m3d
352-4301152 - Ось клапана подвода воздуха.m3d
Люк в сборе.a3d
352-4301014 - Фланец люка.m3d
352-4301015 - Усилительная пластина опоры колосниковой решетки.m3d
Бнкер газогенератора с камерой горения.a3d
Запорный узел люка.a3d
Трубка короткая в сборе.a3d
352-4301011 - Корпус газогенератора.m3d
Патрубок паропровода в сборе.a3d
352-4301117 - Половина коробки подвода воздуха.m3d
119-0154 - Прокладка фланца газогенератора.m3d
Опорный пояс передний в сборе.a3d
352-4301212 - Крышка люка загрузочного бункера.m3d
Загрузочный фланец и люк в сборе.a3d
Прокладка патрубка подвода воздуха 2.m3d
352-4301224 - Шпилька.m3d
352-4301211 - Прокладка крышки люка загрузочного бункера.m3d
352-4304091 - Рычаг заслонки патрубка паропровода.m3d
352-4301041 - Крышка люка.m3d
352-4301036 - Вал колосниковой решетки.m3d
352-4301232 - Патрубок пароотводный газогенератора.m3d
352-4301029 - Угольник патрубка отбора газа.m3d
Трубка длинная в сборе.a3d
179-031 - Кронштейн рессоры крышки бункера.m3d
352-4301122 - Трубка воздушная длинная.m3d
Сальник вала колосниковой решетки.m3d
Узел подвода воздуха в сборе.a3d
352-4301034 - Колосниковая решетка.m3d
179-033 - Петля рукоятки запора.m3d
352-4301114 - Вкладыш камеры горения.m3d
119-01109 - Отражатель газа.m3d
Зольная засыпка.m3d
Фланец загрузочного люка в сборе.a3d
119-0179 - Фланец корпуса газогенератора.m3d
ГАЗОГЕНЕРАТОР ЗиС-352.jpg
352-4301215 - Добавочный лист рессоры крышки бункера.m3d
Заглушка патрубка подвода воздуха.m3d
119-01129 - Рукоятка запора.m3d
Камера горения в сборе.a3d
Опора колосниковой решетки в сборе.a3d
352-4301113 - Фурма-2.m3d
Заслонка патрубка паропровода в сборе.a3d
352-4301038 - Нажимное кольцо сальника.m3d
Вкладыш рукоятки.m3d
Крышка люка загрузочного бункера в сборе.a3d
119-01132 - Ось рукоятки запора.m3d
Патрубок подвода воздуха в сборе.a3d
Деталь.m3d
352-4301101 - Бункер газогенератора.m3d
352-4301131 - Патрубок подвода воздуха.m3d
Патрубок отбора газа.a3d
352-4301203 - Фланец загрузочного люка.m3d
352-4301214 - Основной лист рессоры крышки бункера.m3d
352-4301018 - Опорный пояс задний.m3d
Асбестовый шнур.m3d
352-4301039 - Гайка сальника.m3d
179-032 - Ось рессоры загрузочного люка.m3d
352-4301040 - Рукоятка колосниковой решетки.m3d
Коробка подвода восдуха в сборе.a3d
352-4301204 - Кронштейн крепления шуровки.m3d
352-4301028 - Фланец угольника патрубка отбора газа.m3d
Корпус газогенератора в сборе.a3d
Опорный пояс задний в сборе.a3d
352-4301123 - Труба воздушная короткая.m3d
352-4301111 - Корпус камеры горения.m3d
352-4301125 - Фланец коробки подвода воздуха.m3d
352-4001013 - Корпус сальника вала колосниковой решотки.m3d
352-4301234 - Валик заслонки пароотвода.m3d
119-01146 - Кронштейн рукоятки запора.m3d
352-4301033 - Решетка неподвижная.m3d
352-4301231 - Заслонка патрубка паропровода.m3d
352-4301120 - Половина угольника воздушной трубы.m3d
Фиксатор вкладыша камеры горения.m3d
352-4301020 - Опорный пояс передний.m3d
352-4301022 - Подкладка опорного пояса переднего.m3d
352-4301042 - Палец неподвижной решетки.m3d
Прокладка патрубка подвода воздуха 1.m3d
352-4301043 - Кронштейн ограничительный рукоятки колосниковой решуеки.m3d
352-4301035 - Накладка опоры колосниковой решетки.m3d
352-4301213 - Козырёк крышки загрузочного люка бункера .m3d
119-01123 - Дно корпуса газогенератора.m3d
352-4301017 - Лапа заднего опорного пояса.m3d
352-4301112 - Фурма-1.m3d
352-4301151 - Клапан патрубка подвода воздуха.m3d
ГАЗОГЕНЕРАТОР ЗиС-352.a3d
352-4301019 - Скоба крепления шуровки.m3d
Угольник воздушной трубы в сборе.a3d
Коробка подвода воздуха.a3d
