Фильтр тонкой очистки газогенераторной установки Урал ЗиС-352

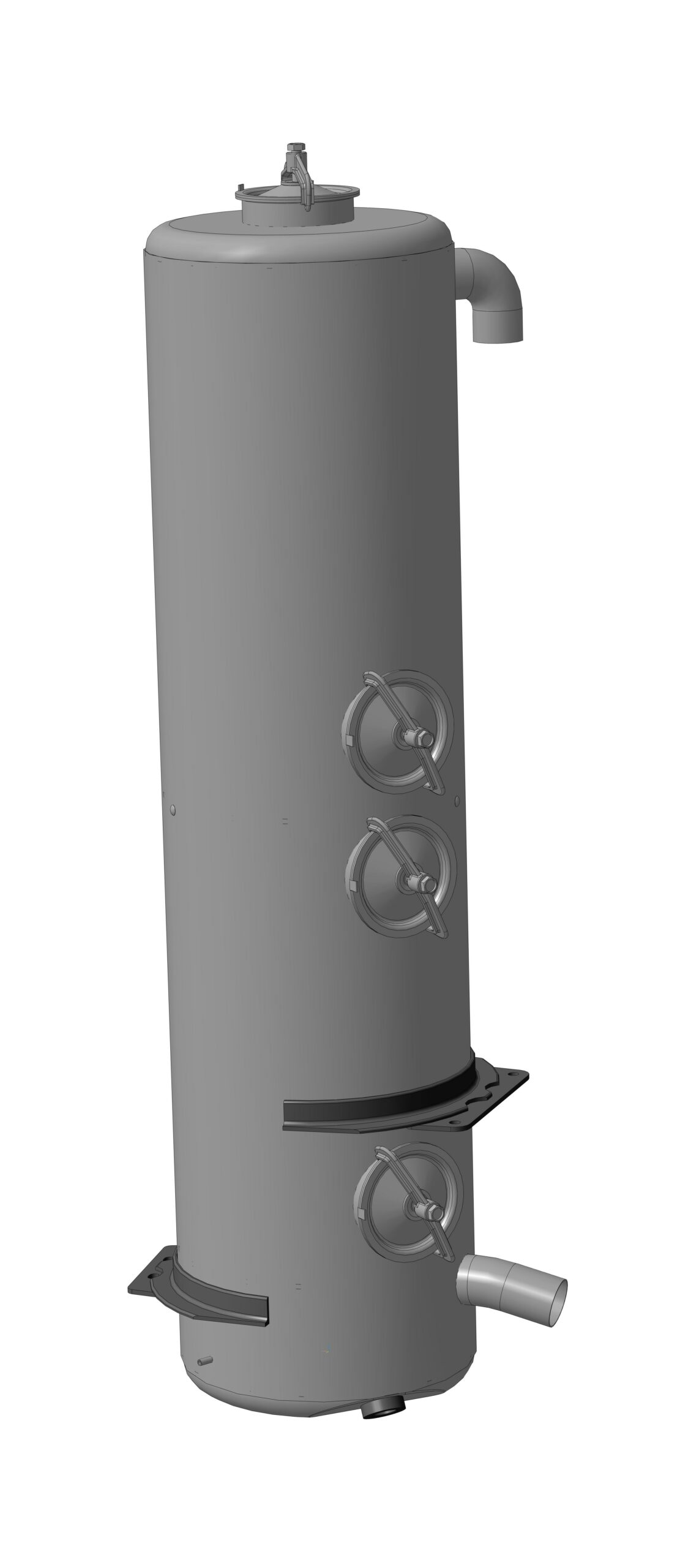

Фильтр тонкой очистки газогенераторной установки автомобиля Урал ЗиС-352 предназначен для окончательной очистки и охлаждения газогенераторного газа. 3D модель выполнена по чертежам "Альбом рабочих чертежей деталей газогенераторной установки Урал ЗиС-352. Гослесбумиздат - 1955 г." Габариты: диаметр - 382 мм, высота - 1574 мм, масса без колец Рашига - 45,217 кг.

Состав: 3D сборка

Софт: КОМПАС-3D 17

Файлы:
Дно вертикального очистителя в сборе.a3d
352-4303041 - Трубка спуска конденсата.m3d
352-4303016 - Корпус вертикального очистителя.m3d
Опорный пояс передний в сборе.a3d
Люк, крышка и скоба в сборе.a3d
352-4303039 - Дно вертикального очистителя.m3d
352-4303027 - Задняя стенка отражателя газов.m3d
Отражатель газа в сборе.a3d
352-4303047 - Лапа вертикального очистителя передняя.m3d
352-4303046 - Опорный пояс задний.m3d
352-4303036 - Крышка вертикального очистителя.m3d
Люк вертикального очистителя в сборе.a3d
352-4303020 - Упор крышки люка.m3d
352-4303017 - Сетка вертикального очистителя.m3d
Крышка вертикального очистителя в сборе.a3d
Крышка люка в сборе.a3d
252764-17 - Заклёпка.m3d
18101с11 - Труба выходная.m3d
Опорный пояс задний в сборе.a3d
352-4303026 - Передняя стенка отражателя газа.m3d
352-4303046- - Опорный пояс передний.m3d
352-4303056 - Крышка люка.m3d
ВЕРТИКАЛЬНЫЙ ОЧИСТИТЕЛЬ В СБОРЕ.a3d
352-4303040 - Втулка спускной пробки.m3d
352-4303025 - Корпус отражателя газа.m3d
352-4303059 - Скоба крышки люка.m3d
352-4303057 - Упорная шайба крышки люка.m3d
352-4303032 - Патрубок подвода газа.m3d
352-4303019 - Люк вертикального очистителя.m3d
Фрагмент1.frw
352-4303051 - Лапа вертикального очистителя задняя.m3d
