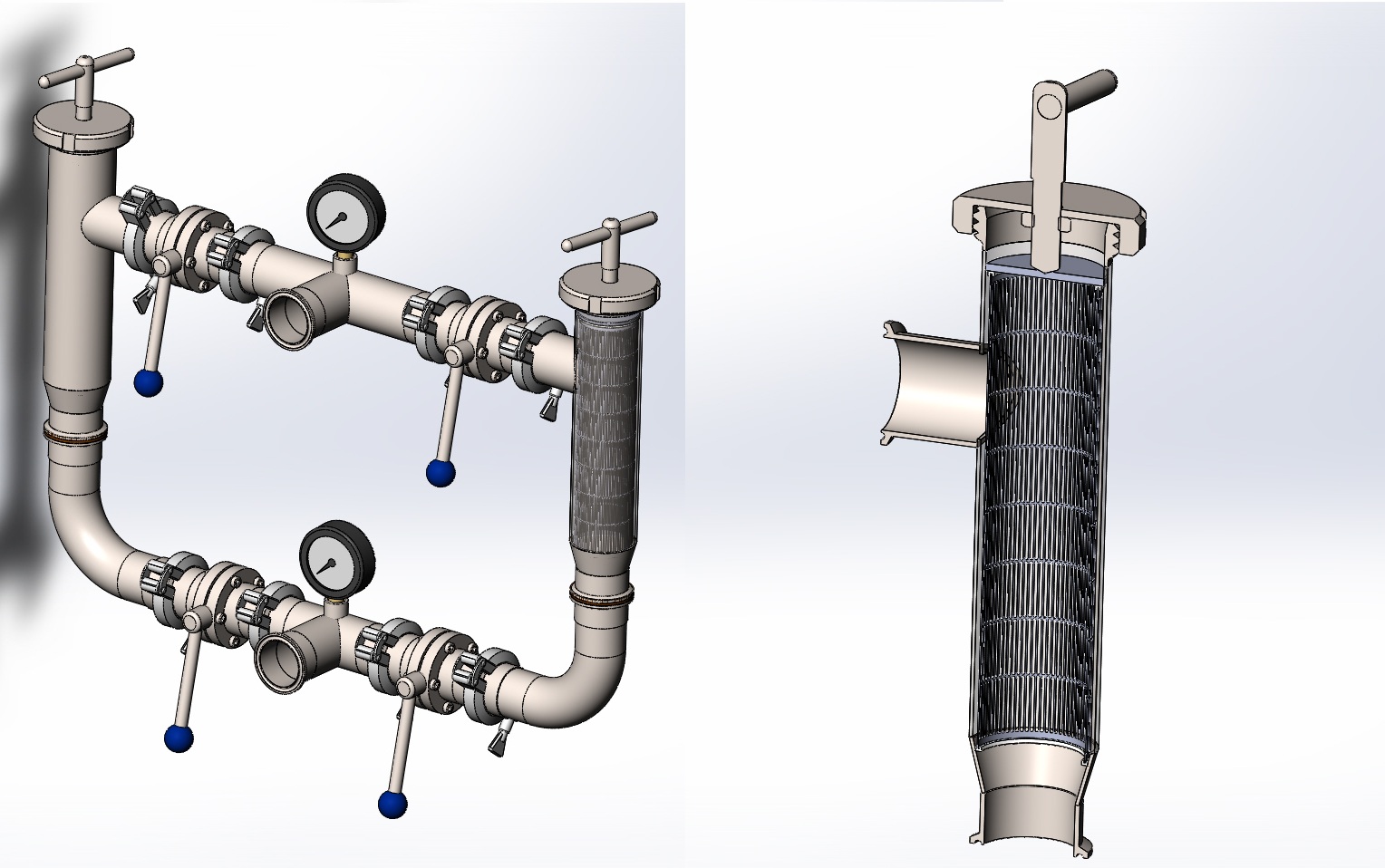

Блок фильтров тонкой очистки молока

Блок из двух фильтров линии приемки молока. Конструкция фильтра изменена для простоты обслуживания и изготовления.
Производительность, м3/час 2.5
Давление рабочее, МПа (м) 0.2 (20)
Модель для ознакомления, Авторское право на промышленный образец принадлежит автору.

Состав: 3d модель Язык документа

Софт: SolidWorks 15

Сайт: www

Файлы:
Модель/
Модель/Хомут_Clamp_SMS.SLDPRT
Модель/hex thin nut chamfered gradeab_din.sldprt
Модель/Кран.SLDASM
Модель/Пластина упорная.SLDPRT
Модель/Штуцер Clamp 40.0_DN40 (AISI316L, 03x17H14M2, Inoxpa) обрезанный.SLDPRT
Модель/Заглушка шлицевая 40.0_DN40.SLDPRT
Модель/Труба 53.SLDPRT
Модель/Прокладка_Clamp _DN40.SLDPRT
Модель/Штуцер Clamp 40.0_DN40 (AISI316L, 03x17H14M2, Inoxpa).SLDPRT
Модель/Блок фильтров.SLDASM
Модель/Штуцер резьбовой 53_DN50.SLDPRT
Модель/Ручка.SLDPRT
Модель/манометр.SLDPRT
Модель/Трубка тройника.SLDPRT
Модель/Патрубок тройника.SLDPRT
Модель/Фильтр.SLDPRT
Модель/Тройник.SLDASM
Модель/Фильтр.SLDASM
Модель/EXPANDING WELDING BEND 90 DN 40.SLDPRT
Модель/Штуцер.SLDPRT
Модель/Фильтроэлемент.SLDASM
Модель/Переход.SLDPRT
Модель/Шток.SLDPRT
Модель/Уголок.SLDASM
Модель/Селикон.SLDPRT
Модель/Кран.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: chek
Дата: 2017-04-07
