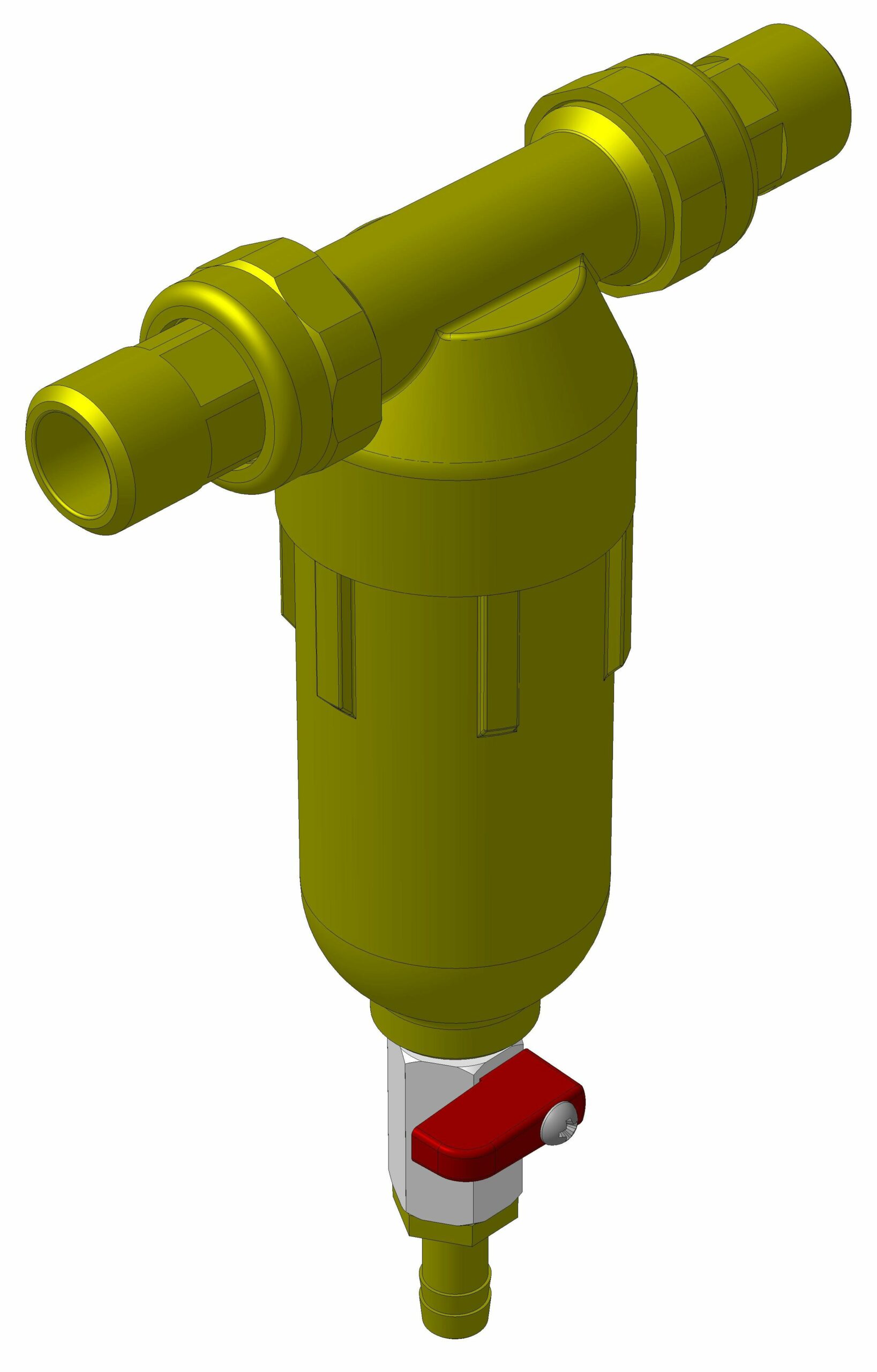

Фильтр тонкой очистки FF06-1-2AAM Honeywell

Фильтр тонкой очистки FF06-1/2AAM Honeywell предназначен для механической очистки воды от ржавчины, песка и др. в системах водоснабжения. Фильтр промываемый, т.е. осадок, образующийся на дне чаши, удаляется водой в канализацию или емкость после открытия шарового миникрана. Фильтр состоит из корпуса, резьбовых штуцеров, накидных гаек, прокладок, фильтра тонкой очистки, шарового миникрана, ниппеля. Сетчатый фильтр тонкой очистки из нержавеющей стали, остальное - из латуни. Максимальное давление сети 16 бар. Максимальная температура воды 80 градусов Цельсия. Максимальная пропускная способность 1,5 метров
кубических в час. Присоединительные размеры штуцеров G 1/2''. Длина фильтра с ввернутыми штуцерами
140 мм, без штуцеров 80 мм. Высота от оси штуцеров до нижнего края миникрана 158 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Фильтр Honeywell/
Фильтр Honeywell/Гайка накидная.m3d
Фильтр Honeywell/Клапан шаровой.m3d
Фильтр Honeywell/Колба.m3d
Фильтр Honeywell/Корпус фильтра.m3d
Фильтр Honeywell/Ниппель.m3d
Фильтр Honeywell/Ручка клапана.m3d
Фильтр Honeywell/Фильтр тонкой очистки FF06-1-2AAM Honeywell.a3d
Фильтр Honeywell/Хвостовик.m3d
