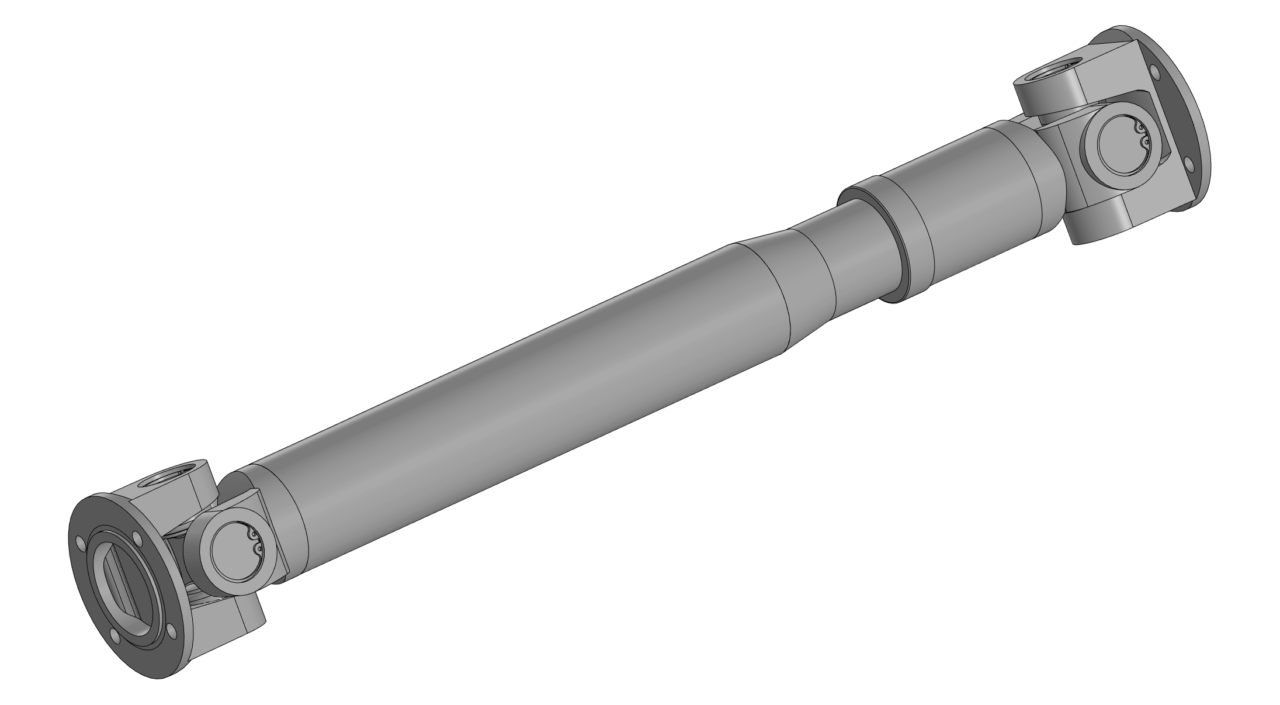

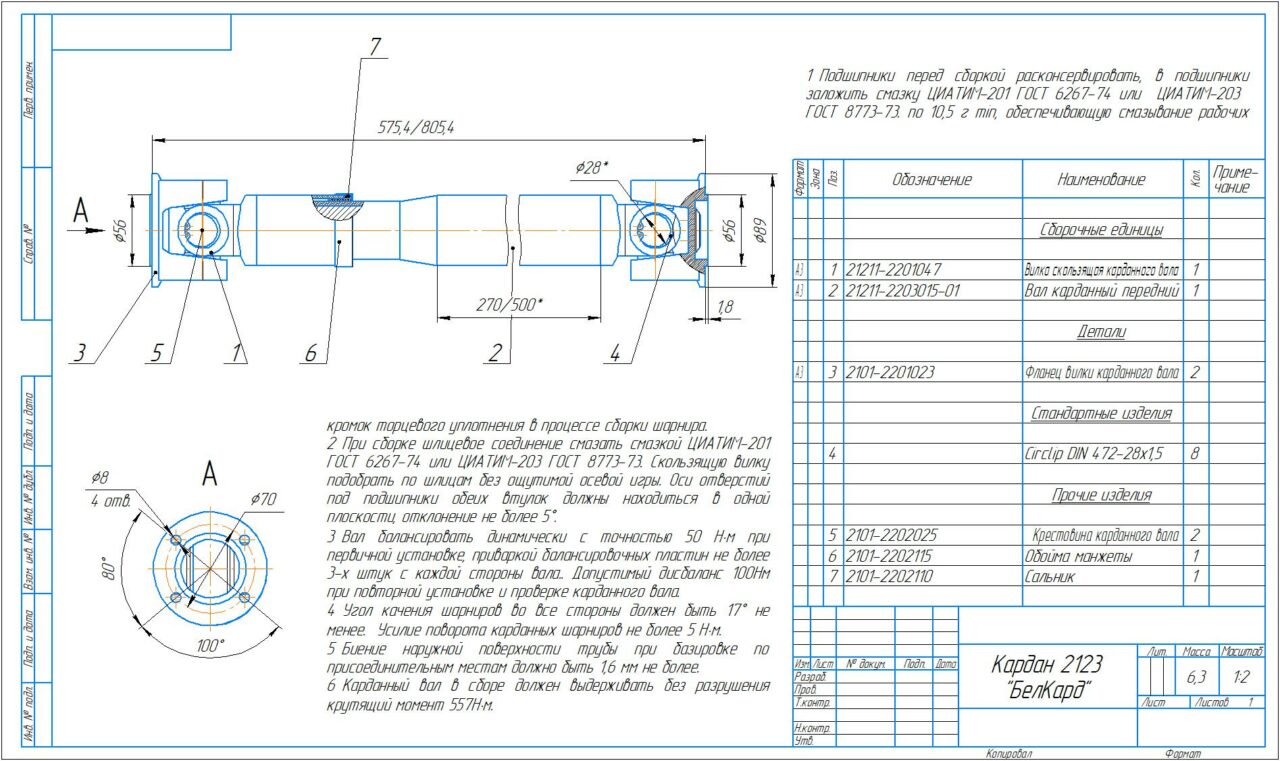

Карданные валы для автомобилей Нива: привода переднего моста - 2121-2203012-04 и привода заднего моста - 2121-2201012-04. Сборочный чертеж выполнен для двух валов отличающие размеры обозначены через дробь. 3Д модель - короткий вал.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Кардан 2123 "БелКард"
Кардан 2123 "БелКард"
0
3
85
0
0
80
Сообщить о проблеме
Автор
Leo-mexanik
Дата
30.06.2025
Язык
Русский
Состав
Сборочный чертеж (СБ), чертеж, спецификация, 3Д модель
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
2101-2201023 Фланец вилки карданного вала.cdw
-
2101-2201023 Фланец вилки карданного вала.m3d
-
2101-2201023 Фланец вилки карданного вала.pdf
-
2101-2202025 Крестовина карданного вала.m3d
-
2101-2202110 Сальник.m3d
-
2101-2202115 Обойма манжеты.m3d
-
2121-2201047 Вилка.m3d
-
21211-2201047 Вилка скользящая карданного вала.a3d
-
21211-2201047 Вилка скользящая карданного вала.cdw
-
21211-2201047 Вилка скользящая карданного вала.pdf
-
21211-2203015-01 Вал карданный передний.a3d
-
21211-2203015-01 Вал карданный передний.cdw
-
21211-2203015-01 Вал карданный передний.pdf
-
Кардан 2123 (БелКард).a3d
-
Кардан 2123 (БелКард).png
-
Кардан 2123 (БелКард).stp
-
Кардан 2123 БелКард.cdw
-
Кардан 2123 БелКард.jpg
-
Кардан 2123 БелКард.pdf
-
Труба 58.m3d
-
Труба 270.m3d
-
Шлицевая втулка.m3d
-
Шлицевая ось.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
