Кондуктор для рычагов багги Барракуда

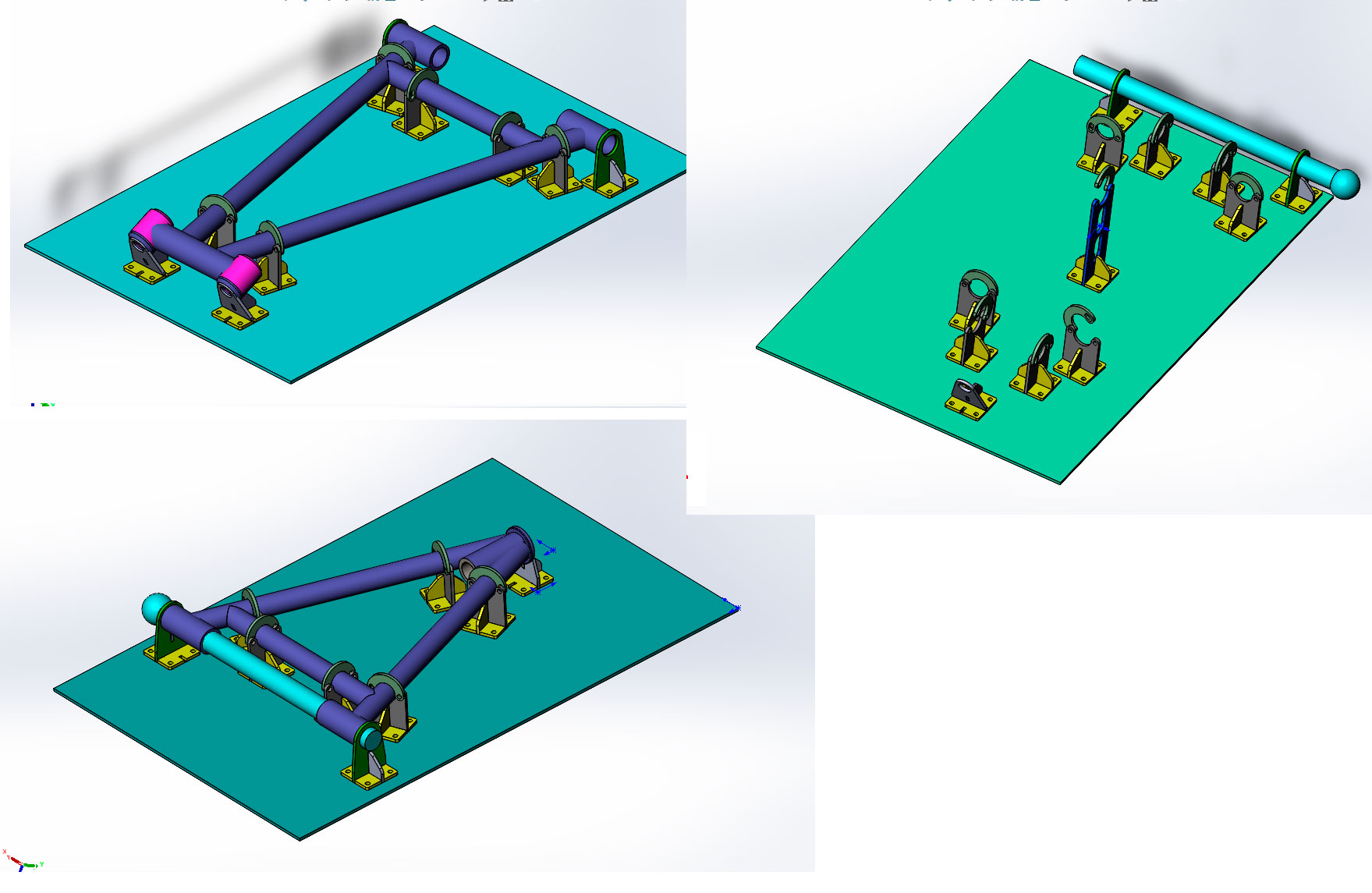

Кондуктор для сборки нижних и верхних рычагов багги барракуда, все детали + раскрой на лазер
Сами рычаги не все в архиве, H:\барракуда\барракуда 3д\рычаги подвески\передний рычаг нижний.SLDPRT нет в архиве и др.

Состав: 3D сборка + раскрой

Софт: SolidWorks 17

Файлы:
для кондуктора/
для кондуктора/Сборка под шс 18Ф 2шт.SLDASM
для кондуктора/Деталь под 25 трубу ушки.SLDPRT
для кондуктора/зад рыч 25 труб.SLDPRT
для кондуктора/Пластина под задний верхний рычаг.SLDPRT
для кондуктора/Верх квадрата половинка.SLDPRT
для кондуктора/Сборка зажний ерхний рычаг.SLDASM
для кондуктора/перед ниж рычаг подержка.SLDPRT
для кондуктора/зад. нижний рычаг 263.SLDPRT
для кондуктора/Сборка верхний передний рычаг.JPG
для кондуктора/захват трубы верх 27ф.SLDPRT
для кондуктора/пластина под стапель рычагов верхний передний.SLDPRT
для кондуктора/захват трубы низ 27 ф.SLDPRT
для кондуктора/передний рычаг ф18.SLDPRT
для кондуктора/пластина нижнего перед рычаго.SLDPRT
для кондуктора/Захват трубы +40 27ф.SLDPRT
для кондуктора/Квадрат.SLDPRT
для кондуктора/Сборка захват 27Ф.JPG
для кондуктора/Сборка задний нижний рычаг.JPG
для кондуктора/Задний верхний рычаг.SLDPRT
для кондуктора/Сборка верхний передний рычаг.SLDASM
для кондуктора/Сборка захват 27Ф.SLDASM
для кондуктора/Деталь кондуктора под трубу ф16.SLDPRT
для кондуктора/Раскрой/
для кондуктора/Раскрой/Пластина под задний верхний рычаг - копия.SLDPRT
для кондуктора/Раскрой/под все рычаги 430х670 1 шт сталь 4мм.DXF
для кондуктора/Раскрой/захват трубы верх 27ф 10 шт сталь 4 мм.DXF
для кондуктора/Раскрой/Деталь кондуктора под шс ф18 2шт сталь 4мм.DXF
для кондуктора/Раскрой/передний рычаг под углом шс ф18 1шт сталь 4мм.DXF
для кондуктора/Раскрой/Захват трубы +40 27ф 2шт сталь 4мм.DXF
для кондуктора/Раскрой/пластина нижнего перед рычаго - копия.SLDPRT
для кондуктора/Раскрой/Пластина под задний нижний рычаг - копия.SLDPRT
для кондуктора/Раскрой/перед ниж рычаг подержка 1шт сталь 4мм.DXF
для кондуктора/Раскрой/пластина под стапель рычагов верхний передний - копия.SLDPRT
для кондуктора/Раскрой/Квадрат 20 шт сталь 4мм.DXF
для кондуктора/Раскрой/верх квадрата полов.под углом 3 шт сталь 4мм.DXF
для кондуктора/Раскрой/Верх квадрата половинка 5 шт сталь 4мм.DXF
для кондуктора/Раскрой/задний рычаг под углом шс ф16 2шт сталь 4мм.DXF
для кондуктора/Раскрой/захват трубы низ 27 ф 10шт сталь 4мм.DXF
для кондуктора/Раскрой/Деталь кондуктора под шс ф16 1шт сталь 4мм.DXF
для кондуктора/Раскрой/Деталь под 25 трубу ушки 2 шт сталь 4мм.DXF
для кондуктора/Раскрой/Верх квадрата перемычка 12шт сталь 4мм.DXF
для кондуктора/Деталь кондуктора под трубу ф18.SLDPRT
для кондуктора/Верх квадрата перемычка.SLDPRT
для кондуктора/Сборка для переднего рычага под углом.SLDASM
для кондуктора/Сборка кондуктор переднего нижнего рычага.SLDASM
для кондуктора/захват заднего рычага ф25 2шт.SLDASM
для кондуктора/Деталь зад рычага 16 мм внутр.SLDPRT
для кондуктора/под все рычаги.JPG
для кондуктора/передний рычаг.SLDPRT
для кондуктора/Сборка зажний ерхний рычаг.JPG
для кондуктора/Пластина под задний нижний рычаг.SLDPRT
для кондуктора/Сборка под штырь 34ф 2шт.SLDASM
для кондуктора/Сборка захват +40 27ф.SLDASM
для кондуктора/Сборка зажим за шс 16Ф.SLDASM
для кондуктора/Деталь палец фиксации 25 трубы.SLDPRT
для кондуктора/втулка заднего вер. рычага.SLDPRT
для кондуктора/Сборка поддержка верх рычаг 27Ф 1 шт.SLDASM
для кондуктора/Сборка задний нижний рычаг.SLDASM
для кондуктора/под все рычаги.SLDPRT
для кондуктора/задний рычаг нижний ф16.SLDPRT
для кондуктора/задний нижний рычаг.SLDPRT
