Коробка раздаточная УРАЛ-4320

200

РКПП Урал — это раздаточная коробка переключения передач, которая распределяет крутящий момент от коробки передач на передний и задний мосты грузовых автомобилей «Урал».
Основные функции и устройство
• Распределение тяги: Передает крутящий момент на все ведущие колеса для повышения проходимости.
• Понижающая передача: Имеет две ступени (высшую и низшую) для движения по тяжелому бездорожью или асфальту.
• Межосевой дифференциал: Обеспечивает разную угловую скорость вращения переднего и заднего мостов (на большинстве современных моделей блокируется принудительно).
• Привод лебедки: На некоторых модификациях оснащается дополнительным валом отбора мощности для подключения лебедки.
Характеристики основной 5-ступенчатой МКПП (например, КПП Урал-4320 / ЯМЗ)
• Тип: 5-ступенчатая, механическая, трехвальная, с постоянным зацеплением шестерен и синхронизаторами (на 2–5 передачах).
• Максимальный входной крутящий момент: до 930 Н·м (и выше в зависимости от модификации под ЯМЗ).
• Передаточные числа:
• 1-я передача: 5.96 (или 5.22 в зависимости от версии)
• 2-я передача: 2.90
• 3-я передача: 1.52
• 4-я передача: 1.01 (прямая)
• 5-я передача: 0.66 (повышающая, снижает расход топлива и обороты двигателя)
• Задний ход: 5.48
• Обслуживание: замена трансмиссионного масла каждые 20 000 – 30 000 км пробега.

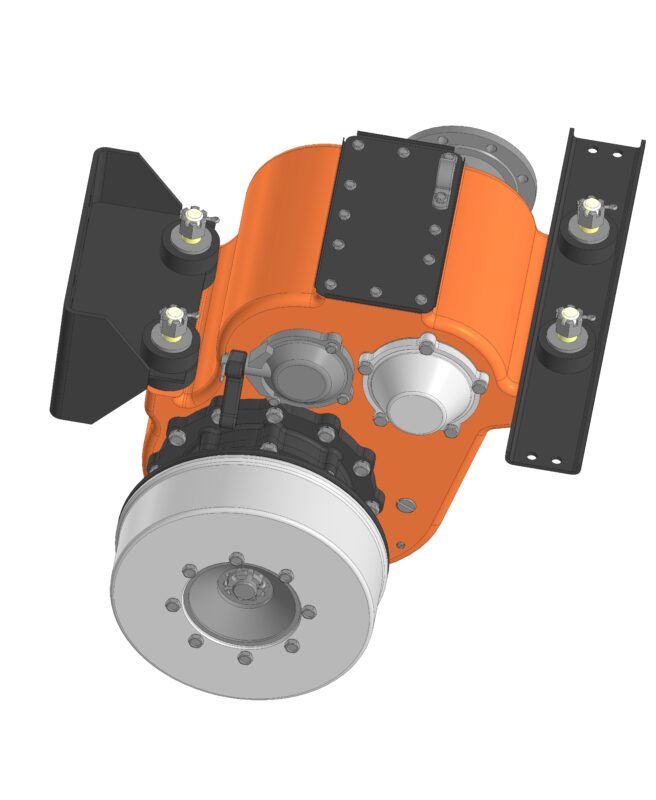

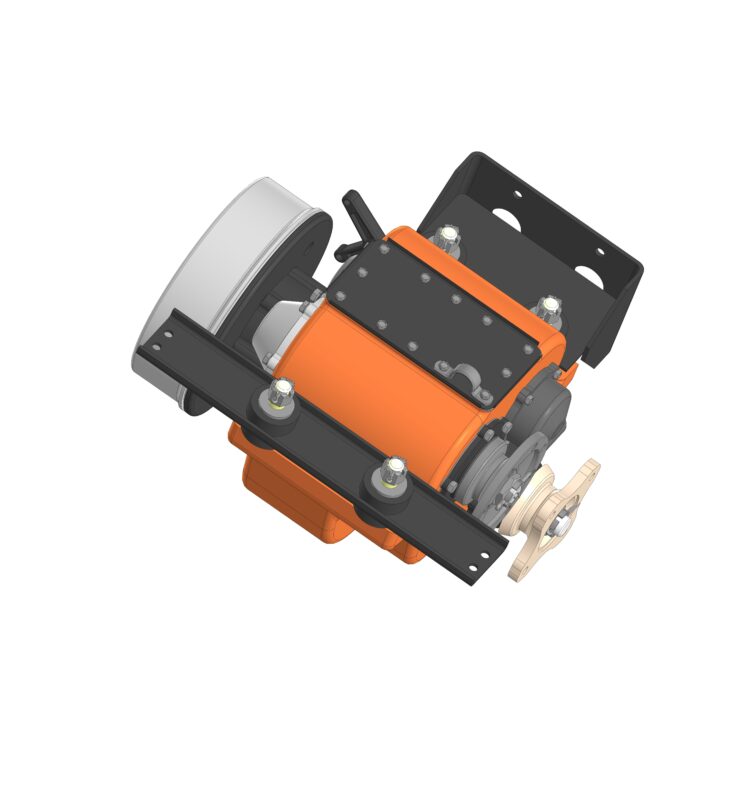

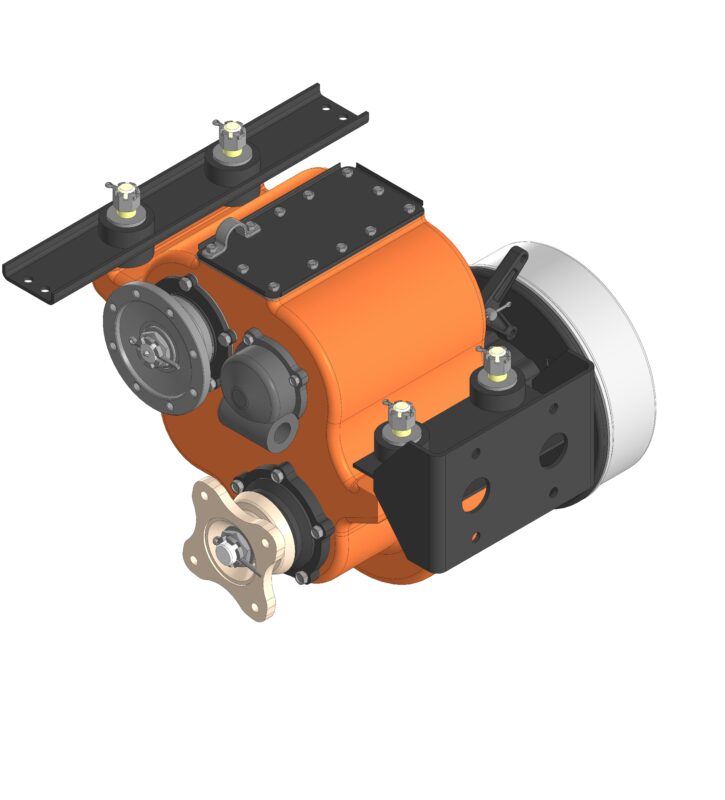

3D Модели Раздаточная коробка Урал

Автор

Dmitry Nevedomsky

Дата

15.10.2026

Язык

Русский

Состав

Барабан тормозной стояночного тормоза 55571-3507050, Вал первичный 375-1802023-В, Вал привода заднего моста 375-1802186-В,Вал привода моста переднего 4320-1802110, Вал промежуточный 375-1802085-Б, Втулка вала промежуточного распорная 375-1802061-02, Втулка дифференциала, Втулка подшипника первичного вала, Втулка распорная подушки раздаточной коробки 4320-1801040, Втулка сателлита дифференциала 375-1802171, Втулка чашки дифференциала, Втулка шестерни первичного вала 375-1802037-Г, Каретка КР УРАЛ переключения передач 4320-1802039, Картер дифференциала подшипника заднего 4320Х-1802194, Картер подшипника 220, Картер раздаточной коробки 5557-1802012, Корпус сателлитов дифференциала, Кронштейн коробки раздаточной левый 5557-1801017-10, Кронштейн коробки раздаточной правый 4320Х-1801008-10, Крышка верхнего люка 375-1802013, Крышка заднего подшипника 5920-1802031, Крышка подшипника вала привода заднего моста 5557-1802213, Крышка подшипника вала привода моста переднего 4320Х-1802246, Крышка подшипника заднего вала промежуточного 375-1802107, Крышка подшипника переднего вала первичного 375-1802027-01, Крышка подшипника переднего вала промежуточного под вал гибкий 375-1802098-01, Муфта блокировки дифференциала 21 зуб 375-1802148-Б, Обойма дифференциала передняя 375-1802160-Б1, Обойма дифференциала, Подушка раздаточной коробки 375-1801030, Прокладка 375-1802049, Прокладка уплотнительная крышки верхнего люка 375-1802268-Б, Рычаг привода стояночного тормоза 375-3508074-01, Сателлит дифференциала 375-1802158-Б, Сборка коробка раздаточная переключения передач, Скоба подъема раздаточной (дополнительной) коробки 375-1801043, Тормозные колодки ручного тормоза, Фланец задний без болтов 375-1802214-01, Фланец передний 375-1802079, Фланец привода переднего моста 375-1802264-Б, Чашка дифференциала, Шайба УРАЛ вала привода П.М. 375-1802038, Шайба УРАЛ шестерни опорной 375-1802043-Б, Шестерня вала промежуточного низшей передачи 33 зуба 375-1802090-Б, Шестерня высшей передачи 4322-1802088, Шестерня КР УРАЛ вала первичного высшей передачи 28 зуб 4322-1802036, Шестерня КР УРАЛ вала первичного низшей передачи 375-1802041-Б2, Шестерня нижнего вала 4320ЯМ-1802189-30, Шестерня солнечная 375-1802112-Б, Шпилька М22х1.5х100 крепления картера 333683, Щит тормоза с осью в сборе 4320-3507005-01.

Софт

КОМПАС-3D Компас V21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Барабан тормозной стояночного тормоза 55571-3507050.m3d
Вал первичный 375-1802023-В.m3d
Вал привода заднего моста 375-1802186-В.m3d
Вал привода моста переднего 4320-1802110.m3d
Вал промежуточный 375-1802085-Б.m3d
Втулка вала промежуточного распорная 375-1802061-02.m3d
Втулка дифференциала.m3d
Втулка подшипника первичного вала.m3d
Втулка распорная подушки раздаточной коробки 4320-1801040.m3d
Втулка сателлита диференциала 375-1802171.m3d
Втулка чашки дифференциала.m3d
Втулка шестерни первичного вала 375-1802037-Г.m3d
Каретка КР УРАЛ переключения передач 4320-1802039.m3d
Картер дифференциала подшипника заднего 4320Х-1802194.m3d
Картер подшипника 220.m3d
Картер раздаточной коробки 5557-1802012.m3d
Корпус сателлитов дифференциала.m3d
Кронштейн коробки раздаточной левый 5557-1801017-10.m3d
Кронштейн коробки раздаточной правый 4320Х-1801008-10.m3d
Крышка верхнего люка 375-1802013.m3d
Крышка заднего подшипника 5920-1802031.m3d
Крышка подшипника вала привода заднего моста 5557-1802213.m3d
Крышка подшипника вала привода моста переднего 4320Х-1802246.m3d
Крышка подшипника заднего вала промежуточного 375-1802107.m3d
Крышка подшипника переднего вала первичного 375-1802027-01.m3d
Крышка подшипника переднего вала промежуточного под вал гибкий 375-1802098-01.m3d
Муфта блокировки дифференциала 21 зуб 375-1802148-Б.m3d
Обойма дифференциала.m3d
Обойма дифференциала передняя 375-1802160-Б1.m3d
Подушка раздаточной коробки 375-1801030.m3d
Прокладка 375-1802049.m3d
Прокладка уплотнительная крышки верхнего люка 375-1802268-Б.m3d
Рычаг привода стояночного тормоза 375-3508074-01.m3d
Сателлит дифференциала 375-1802158-Б.m3d
Сборка коробка раздаточная переключения передач.a3d
Сборка коробка раздаточная переключения передач.log
Сборка коробка раздаточная переключения передач.stp
Скоба подъема раздаточной (дополнительной) коробки 375-1801043.m3d
Тормозные колодки ручного тормоза.m3d
Фланец задний без болтов 375-1802214-01.m3d
Фланец передний 375-1802079.m3d
Фланец привода переднего моста 375-1802264-Б.m3d
Чашка дифференциала.m3d
Шайба УРАЛ вала привода П.М. 375-1802038.m3d
Шайба УРАЛ шестерни опорной 375-1802043-Б.m3d
Шестерня КР УРАЛ вала первичного высшей передачи 28 зуб 4322-1802036.m3d
Шестерня КР УРАЛ вала первичного низшей передачи 375-1802041-Б2.m3d
Шестерня вала промежуточного низшей передачи 33 зуба 375-1802090-Б.m3d
Шестерня высшей передачи 4322-1802088.m3d
Шестерня нижнего вала 4320ЯМ-1802189-30.m3d
Шестерня солнечная 375-1802112-Б.m3d
Шпилька М22х1.5х100 крепления картера 333683.m3d
Щит тормоза с осью в сборе 4320-3507005-01.m3d
