Раздаточная коробка грузового автомобиля

Белорусский национальный технический университет
Кафедра автомобили
Курсовой проект по дисциплине "Проектирование трансмиссии"
На тему: "Раздаточная коробка грузового автомобиля"
Минск 2016

Исходные данные

Исходные данные для расчетов в курсовом проекте были взяты из технической характеристики автомобиля КамАЗ- 4310.
Передаточные числа ступеней КП:
U1 = 7,82;
U5 = 1,08.
Передаточное число главной передачи:
U0 = 7,72.
Полная масса автомобиля:
ma = 8745кг;
Масса, приходящаяся на тележку задних мостов:
maз = 4430 кг.
Масса, приходящаяся на передний мост:
maп = 4315 кг.
rк = 610 мм;
np = 2600 мин-1;
Меmax = 667 Нм
Vmax,=85 км/ч, Vmin=4 км/ч
В данной работе рассматриваются раздаточные коробки грузовых автомобилей.

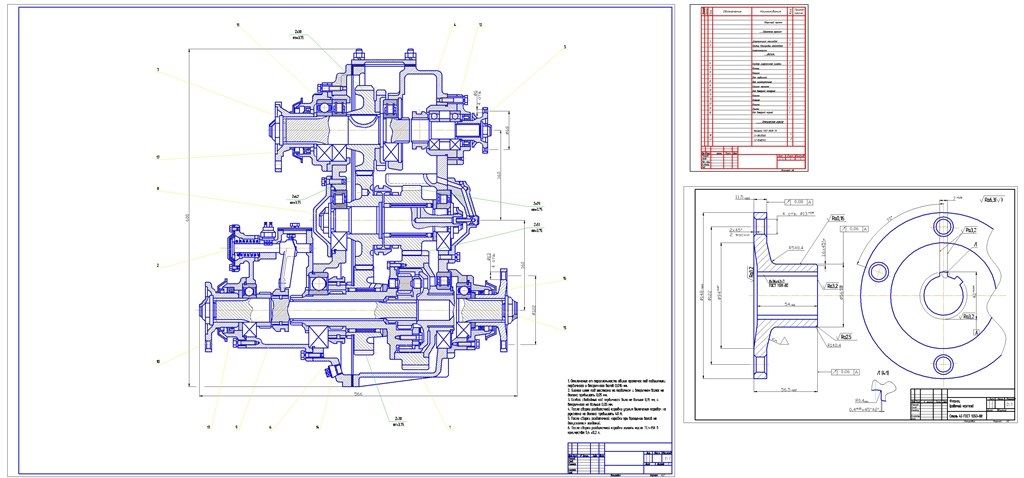

Графическая часть содержит сборочный чертеж раздаточной коробки и рабочий чертеж детали.

Содержание
Введение
1 Обзор конструкций и кинематические схемы
2 Обоснование выбора схемы
3 Выбор основных размеров
4 Прочностной расчет шестерен низшей ступери
5 Расчет на выносливость подшипников промежуточного вала
6 Техническое обслуживание узла
7 Вывод
Список используемой литературы

Состав: РК КамАЗ-4310 Язык документа

Софт: AutoCAD 10

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Раздаточная коробка грузового автомобиля
