Расчет раздаточной коробки автомобиля УАЗ

Кубанский Государственный Технический Университет
Кафедра наземного транспорта и механики
Курсовой проект по дисциплине "Метрология, стандартизация и сертификация"
На тему: "Расчет раздаточной коробки автомобиля УАЗ"
Краснодар 2018

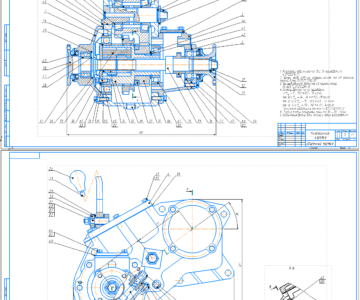

Курсовая работа: 36 с., 16 рис., 2 табл., 4 источника, иллюстративная часть – 1,5 листа формата А1.
ЗАЗОР, НАТЯГ, ДОПУСК, ПОСАДКА, ПОДШИПНИК, ВАЛ, ПОЛЕ ДОПУСКА, РАЗМЕРНАЯ ЦЕПЬ

Исходные данные.
Расстояние между подшипниками качения - 259 мм
Величина крутящего момента - 145 Нхм
Материал зубчатых колес - сталь 45
Частота вращения входного вала - 71 сек^-1
Параметры шлицевого соединения Z= 6 мм D= 21 мм d= 25 мм
Наличие термообработки - закалка
Номер и класс точности подшипников качения: Позиция 5 - Р6-306, Позиция 6 - Р6-306
Длина и диаметр сопряжения: l2 - 50 мм, d2 - 50 мм.

Содержание
Введение 5
1 Нормативные ссылки 6
2 Расчет размерных цепей 7
2.1 Метод максимума и минимума 7
2.2 Теоретико - вероятностный метод 11
3 Расчет и выбор посадок с натягом 15
4 Расчет и выбор посадок для подшипников качения 20
5 Расчет и выбор переходных посадок 25
6 Выбор посадок и резьбовых соединений 29
7 Выбор посадок для шпоночных и шлицевых соединений 32
8 Заключение 35
9 Список литературы 36
