БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: Детали машин
КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ: “ДЕТАЛИ МАШИН”
На тему “Проектирование и расчет раздаточной коробки”
2019
Исходные данные для расчета.
Краткая техническая характеристика УАЗ- 3163
Колесная формула 4х4
Снаряженная масса, кг 2070
Полная масса, кг 2670
ЗМЗ-409.10
Мощность двигателя, кВт (л.с) 128
Максимальный крутящий момент, Нм 160
Максимальная скорость, км/ч 150
Раздаточная коробка
Описание механическая, 2-х ступенчатая

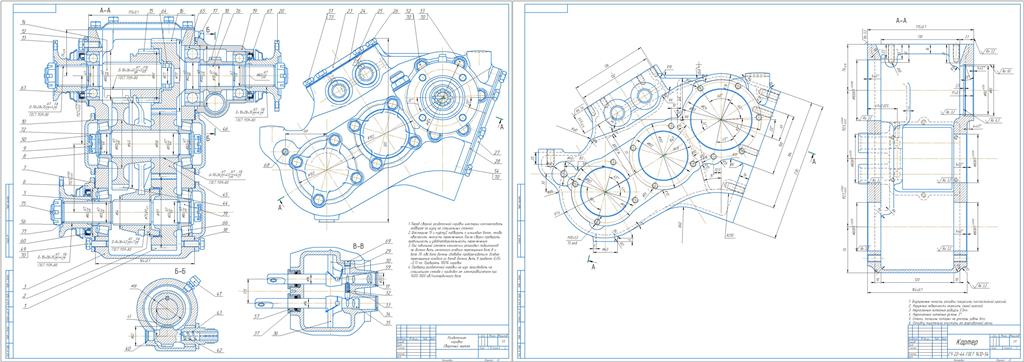

Графическая часть содержит сборочный чертеж раздаточной коробки, чертеж корпуса картера и спецификацию.
Содержание:
Глава 1.Теоретическая часть. 3
Введение. 3
Требования к раздаточной коробке. 5
Глава 2. Конструкторская часть. 9
1. Исходные данные для расчета. 9
2. Определение передаточных чисел раздаточной коробки передач 9
3. Расчетный режим нагрузки 11
4. Расчет зубчатых передач. 13
4.1. Расчет на контактную выносливость активных поверхностей зубьев. 13
4.2. Расчет зубьев колёс на выносливость при изгибе. 17
4.3. Расчёт на прочность. 21
5. Расчет валов. 22
5.1. Определение нагрузок на вал. 22
5.2. Расчет вала на статическую прочность. 25
5.3. Расчёт вала на усталостную прочность. 26
6. Расчет подшипников качения. 30
6.1. Расчёт подшипников качения по динамической грузоподъёмности. 30
6.2. Расчёт подшипников качения по статической грузоподъёмности. 33
Список используемой литературы: 34
