Сборочный чертеж раздаточной коробки УАЗ-3163

Сибирский государственный университет путей сообщения
Кафедра "Технология транспортного машиностроения и эксплуатация машин"
Новосибирск 2018

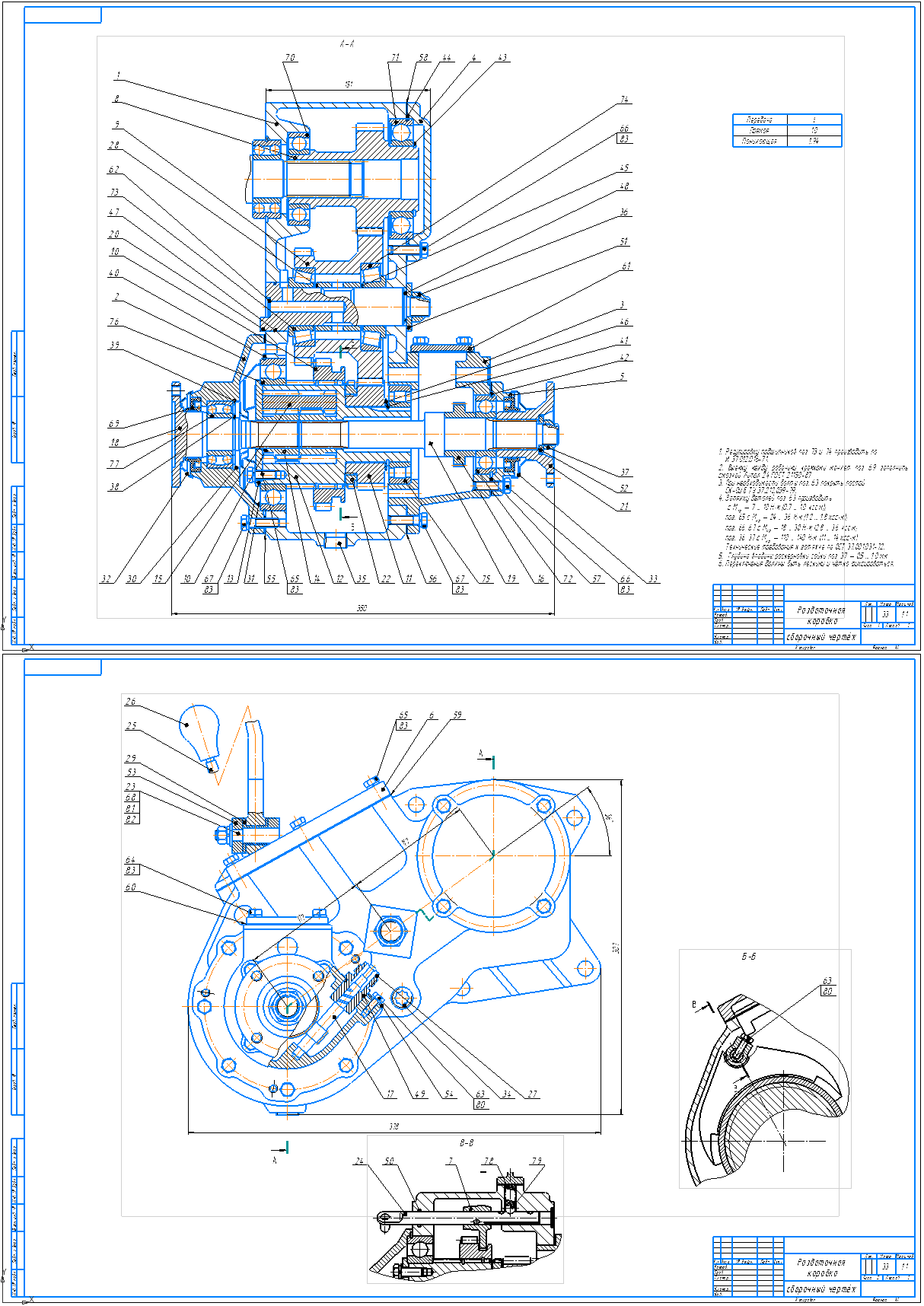

Чертеж УАЗ раздаточной коробки УАЗ Патриот 3163, два листа. Так же есть спецификация. Записки нет.
Колёсная формула 4х4
Количество мест 5 (9 в модификации с откидными сидениями)
Габаритные размеры, мм 4647x2080x1900/2000 (с рейлингами на крыше)
Дорожный просвет, мм 210
Масса снаряженного а/м, кг 2153
Полная масса, кг 2777
Грузоподьёмность, кг 624
Максимальная скорость, км/ч 151,5
Расход топлива при 90/120 км/ч 11.5 / 15.5 л/100 км
Двигатель ЗМЗ-409.10
Топливо бензин Аи-92
Рабочий объем, л. 2,7
Макс. мощность, л.с.; кВт; об/мин 128; 94,1; 4400
Макс. крутящий момент, Н·м/об/мин 301/2500
Коробка передач механическая,5-ступенчатая,фирмы Dymos (Корея)
Раздаточная коробка 2-ступенчатая (I-1, II-1,875) косозубая
Шины, 245/70R16

Состав: Сборочный чертеж раздаточной коробки (СБ),Спецификация. Язык документа

Софт: КОМПАС-3D 2017

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Сборочный чертеж раздаточной коробки УАЗ-3163

Раздаточная коробка лист1.cdw
Раздаточная коробка лист2.cdw
Спецификация раздаточная коробка.spw
