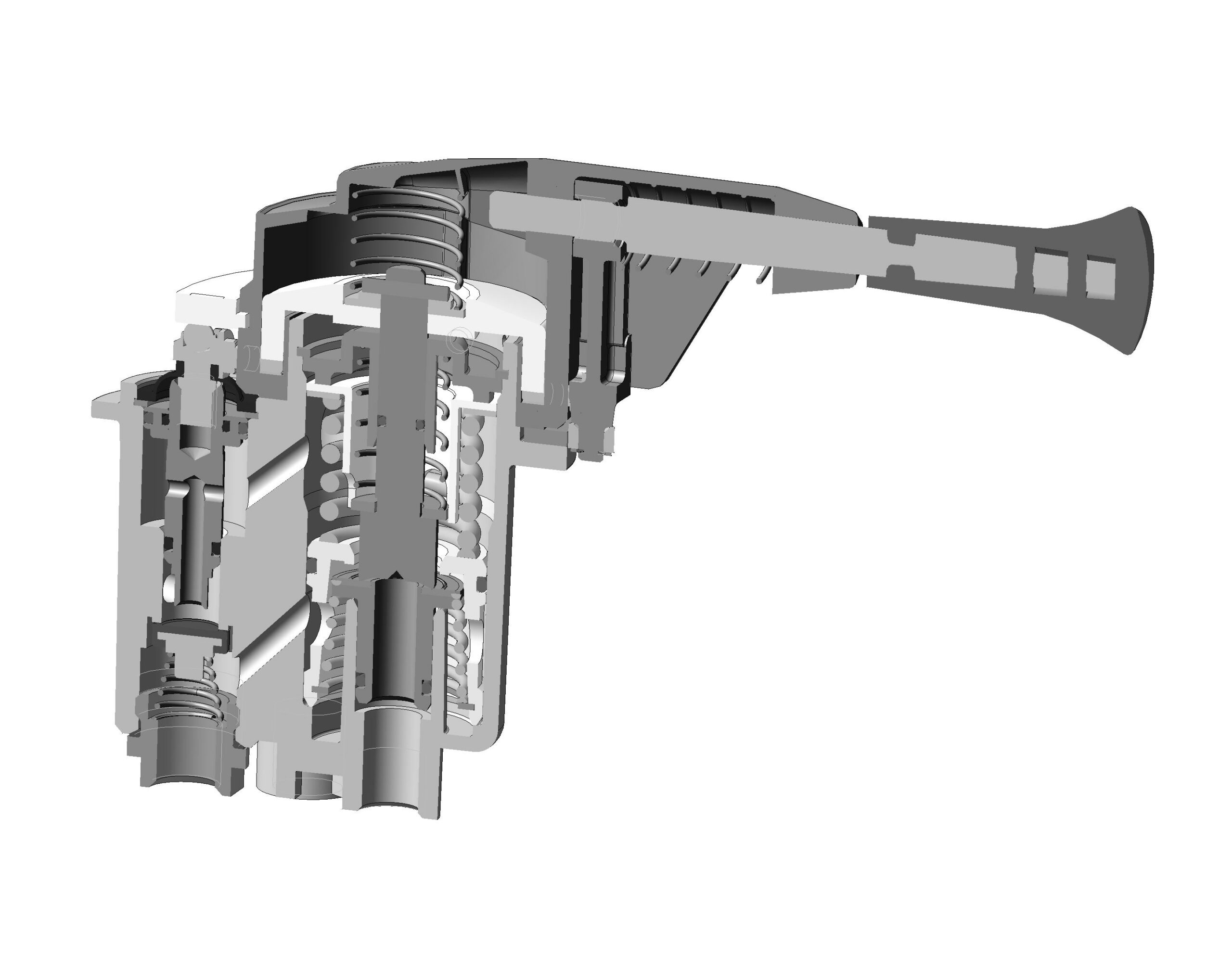

Кран тормозной обратного действия с ручным управлением и устройством растормаживания прицепа 11.3537310

Ручной тормозной кран обратного действия 11.3537310 , предназначен для использования в пневматической тормозной системе грузовых автомобилей, автобусов, колесных тягачей. Управляется механически посредством поворота рукоятки крана.. Кран 11.3537310 отличается от 100-3537010 наличием устройства растормаживания, которое позволяет производить контрольную проверку эффективности стояночного тормоза тягача для удержания автопоезда на уклоне при расторможенном прицепе,

Общая техническая характеристика
Рабочее давление, МПа (кгс/см3), 0,65… 0,85 (6,5…8,5)
Присоединительные резьбы - М14Х1,5
Температурный интервал, - от минус 45 до плюс 80

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16 SP2

Каталог / Транспорт / Детали и узлы автомобилей / Кран тормозной обратного действия с ручным управлением и устройством растормаживания прицепа 11.3537310

Просмотр файлов
Кран тормозной обратного действия с ручным управлением/100-3537052.m3d
Кран тормозной обратного действия с ручным управлением/Circlip DIN 472 - 34 x 1,5.m3d
Кран тормозной обратного действия с ручным управлением/Thumbs.db
Кран тормозной обратного действия с ручным управлением/~$йба _ 100-3537043.m3~
Кран тормозной обратного действия с ручным управлением/~$йба_опорная_100-3537057.m3~
Кран тормозной обратного действия с ручным управлением/~$лик_100-3537062.m3~
Кран тормозной обратного действия с ручным управлением/~$льцо_упорное_4_489326-П2.m3~
Кран тормозной обратного действия с ручным управлением/~$образное кольцо_100-3515135.m3~
Кран тормозной обратного действия с ручным управлением/~$правляющая_100-3537040.m3~
Кран тормозной обратного действия с ручным управлением/~$правляющая_100-3537066_.m3~
Кран тормозной обратного действия с ручным управлением/~$рпус_113537321.m3~
Кран тормозной обратного действия с ручным управлением/~$ршень 50 с клапаном в сборе.a3~
Кран тормозной обратного действия с ручным управлением/~$тройство растормаживания.a3~
Кран тормозной обратного действия с ручным управлением/~$ужина _ 100-3537068.m3~
Кран тормозной обратного действия с ручным управлением/~$улка_100-3537067.m3~
Кран тормозной обратного действия с ручным управлением/Винт регулировочный_11.3537340.a3d
Кран тормозной обратного действия с ручным управлением/Винт регулировочный_11.3537341-10.m3d
Кран тормозной обратного действия с ручным управлением/Винт_11.3537338.m3d
Кран тормозной обратного действия с ручным управлением/Втулка_100-3537067.m3d
Кран тормозной обратного действия с ручным управлением/Клапан(рез.)_11.3537325.m3d
Кран тормозной обратного действия с ручным управлением/Клапан_11.3537326.m3d
Кран тормозной обратного действия с ручным управлением/Клапан_11.3537326_сборка.a3d
Кран тормозной обратного действия с ручным управлением/Колпачок направляющий _ 12.3537031.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо уплотнительное на 50-ом поршне.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо упорное _ 489323-П29.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_ 100-3537025.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_008-012-25.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_011-014-19-2-2.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_клапана_100-3537056 (деформированый).m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_клапана_100-3537056.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_упорное 489302-П29.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_упорное_25_489323-П29.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_упорное_42_489301-П29.m3d
Кран тормозной обратного действия с ручным управлением/Кольцо_упорное_4_489326-П2.m3d
Кран тормозной обратного действия с ручным управлением/Корпус_113537320.a3d
Кран тормозной обратного действия с ручным управлением/Корпус_113537321.m3d
Кран тормозной обратного действия с ручным управлением/Корпус_клапана_100-3537054 (вариант 1).m3d
Кран тормозной обратного действия с ручным управлением/Корпус_клапана_100-3537054.m3d
Кран тормозной обратного действия с ручным управлением/Корпус_клапана_11.3537054 (вариант 1).m3d
Кран тормозной обратного действия с ручным управлением/Кран тормозной обратного действия с ручным управлнием и устройством растромаживан
Кран тормозной обратного действия с ручным управлением/Крышка_100-3537060.m3d
Кран тормозной обратного действия с ручным управлением/Крышка_100-3537060_.m3d
Кран тормозной обратного действия с ручным управлением/Направляющая_100-3537040.m3d
Кран тормозной обратного действия с ручным управлением/Направляющая_100-3537066.m3d
Кран тормозной обратного действия с ручным управлением/Направляющая_100-3537066_.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_100-3514028.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_100-3515135.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_100-3522026.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_100-3537044.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_1003522153.m3d
Кран тормозной обратного действия с ручным управлением/О-образное кольцо_11.3537044.m3d
Кран тормозной обратного действия с ручным управлением/Оболочка_защитная_11.3537330-01.m3d
Кран тормозной обратного действия с ручным управлением/Обрезиненный клапан (первый вариант ).a3d
Кран тормозной обратного действия с ручным управлением/Поршень 50 с клапаном в сборе.a3d
Кран тормозной обратного действия с ручным управлением/Поршень_11.3537050.m3d
Кран тормозной обратного действия с ручным управлением/Поршень_11.3537331.m3d
Кран тормозной обратного действия с ручным управлением/Поршень_11.3537333.m3d
Кран тормозной обратного действия с ручным управлением/Пробка_11.3537335.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 100-.3537046.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 100-3537038.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 100-3537048.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 100-3537068.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 11.3537052.m3d
Кран тормозной обратного действия с ручным управлением/Пружина _ 11.3537334.m3d
Кран тормозной обратного действия с ручным управлением/Ролик_100-3537062.m3d
Кран тормозной обратного действия с ручным управлением/Рукоятка.m3d
Кран тормозной обратного действия с ручным управлением/Рукоятка_100-3537063.a3d
Кран тормозной обратного действия с ручным управлением/Сборка_крышка.a3d
Кран тормозной обратного действия с ручным управлением/Стопор_11.3537336-20.m3d
Кран тормозной обратного действия с ручным управлением/Тарелка пружины.m3d
Кран тормозной обратного действия с ручным управлением/Тяга_100-3537064.m3d
Кран тормозной обратного действия с ручным управлением/Уплотнительное кольцо пробки.m3d
Кран тормозной обратного действия с ручным управлением/Упор_11.3537327.m3d
Кран тормозной обратного действия с ручным управлением/Устройство растормаживания.a3d
Кран тормозной обратного действия с ручным управлением/Шайба _ 100-3537043.m3d
Кран тормозной обратного действия с ручным управлением/Шайба _ 11.3537061.m3d
Кран тормозной обратного действия с ручным управлением/Шайба_100-3537036.m3d
Кран тормозной обратного действия с ручным управлением/Шайба_100-3537091.m3d
Кран тормозной обратного действия с ручным управлением/Шайба_100-3537093.m3d
Кран тормозной обратного действия с ручным управлением/Шайба_100-3537095.m3d
Кран тормозной обратного действия с ручным управлением/Шайба_опорная_100-3537057.m3d
Кран тормозной обратного действия с ручным управлением/Шарик 6,35-40.m3d
Кран тормозной обратного действия с ручным управлением/Штифт _ 484103-П29.m3d
Кран тормозной обратного действия с ручным управлением/Штифт _ 484104-П29.m3d
Кран тормозной обратного действия с ручным управлением/Шток_100-3537035.m3d
Кран тормозной обратного действия с ручным управлением
