Клапан управления тормозами прицепа 100-3522110

Клапан управления тормозами прицепа с однопроводным приводом 100-3522110 применяется в пневматической тормозной системе грузовых автомобилей и колесных тягачей.

Управляются пневматически от клапана управления тормозами прицепа с двухпроводным приводом и обеспечивают быстрый и регулируемый выпуск сжатого воздуха из соединительной магистрали однопроводного привода прицепа.

Устанавливаются на ЗИЛ, КамАЗ, МАЗ, КРАЗ, УРАЛ.

Технические характеристики:
Рабочее давление - не более 0,8 МПа
Давление в магистрали прицепа - 0,5...0,54 МПа
Присоединительные резьбы - М22х1,5
Температурный интервал - от минус 45 до плюс 60°С
Масса - 2,42 кг

Состав: Модель одной деталью без внутренностей (Solid Works и step) Язык документа

Софт: SolidWorks 2012x64 SP5

Каталог / Транспорт / Детали и узлы автомобилей / Клапан управления тормозами прицепа 100-3522110

Просмотр файлов
100-3522110.STEP

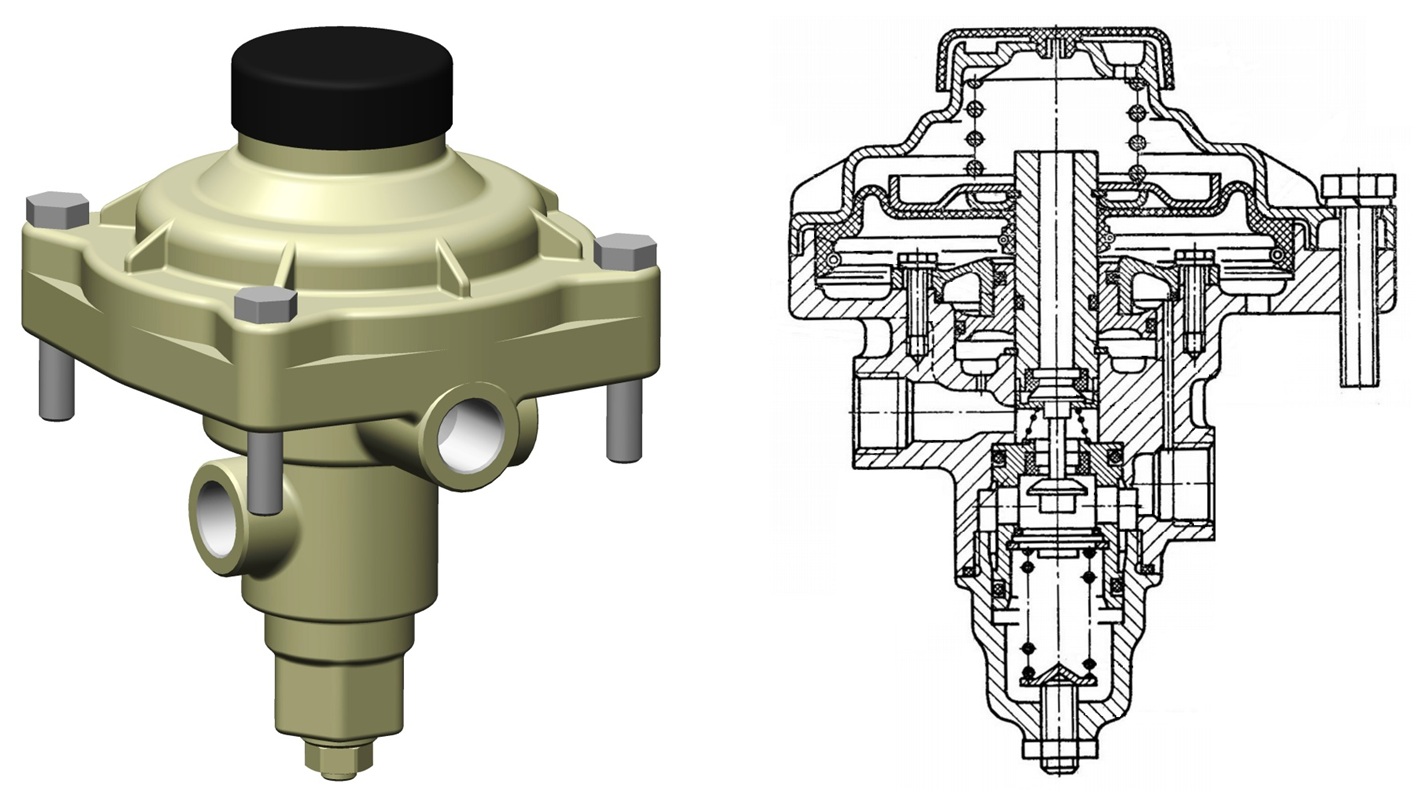

100-3522110 (характеристики).jpg
100-3522110.SLDPRT
