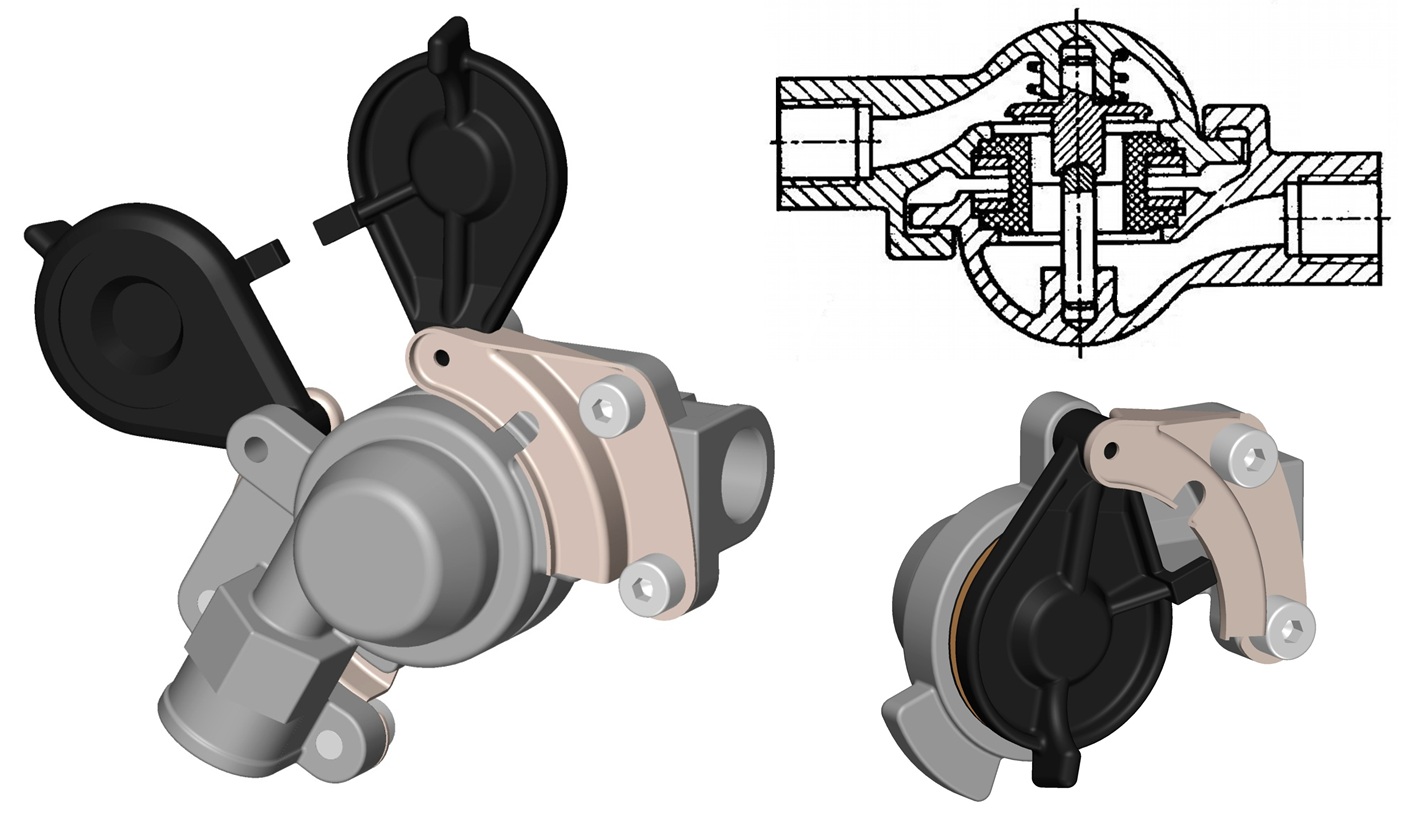

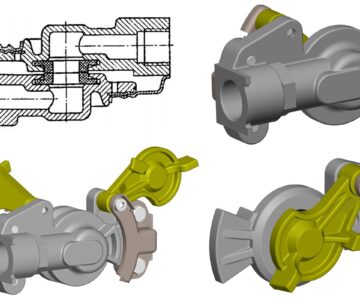

Соединительные головки 100-3521010 типа А и Б
0
9
743
15
1
100
Данные соединительные головки предназначены для соединения однопроводной пневматической системы привода тормозов прицепа, а также для автоматического перекрытия подачи воздуха при разъединении головок.
Применяются на автомобилях ЗИЛ, МАЗ, УРАЛ, КРАЗ (старые модели), тракторах КИРОВЕЦ.
Соединительная головка типа «А» устанавливается на тягач.
Соединительная головка типа «Б» устанавливается на прицеп (полуприцеп).
Технические характеристики:
Рабочее давление - не более 0,8 МПа
Присоединительные резьбы - М22х1,5
Температурный интервал - от минус 45 до плюс 60°С
Масса - 0,31 кг
100-3521010
3D Модели
Головка
ЗИЛ
Кировец
КрАЗ
МАЗ
пневматическая
пневмосистема
соединительная
Тип B
тип А
тормозная система
Трактор
Урал
Сообщить о проблеме
Автор
Дмитрий Шевченко
Дата
04.07.2018
Язык
Русский
Состав
3D Сборка (Solid Works и step)
Софт
SolidWorks 2012x64 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
100-3521010 (схема).jpg
-
100-3521010 - крышка.SLDPRT
-
100-3521010 - опора.SLDPRT
-
100-3521010 в сборе.JPG
-
100-3521010 в сборе.SLDASM
-
100-3521010 в сборе.STEP
-
100-3521010-А.SLDASM
-
100-3521010-А.SLDPRT
-
100-3521010-Б.SLDASM
-
100-3521010-Б.SLDPRT
-
-
Болт DIN 912 М8 х 12.SLDPRT
-
Соединительные головки типа А и Б.jpg
