Левый тормозной механизм от ВАЗ 2121 - от обычной Нивы или Шевроле Нивы. Сборка прорисовывалась на базе приобретенных в магазине деталей для построения собственного проекта мотоцикла . Потрачено 2 месяца на продумывания и создания 3D деталей.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Левый тормозной механизм в сборе от ВАЗ 2121 Нива и Шевроле Нива
Левый тормозной механизм в сборе от ВАЗ 2121 Нива и Шевроле Нива
0
287
5865
47
2
100
Сообщить о проблеме
Автор
Степан Маркелов
Дата
28.04.2015
Язык
Русский
Состав
3D Сборка без истории построения
Софт
STEP AP214
Отзывов пока нет
Содержимое архива
-

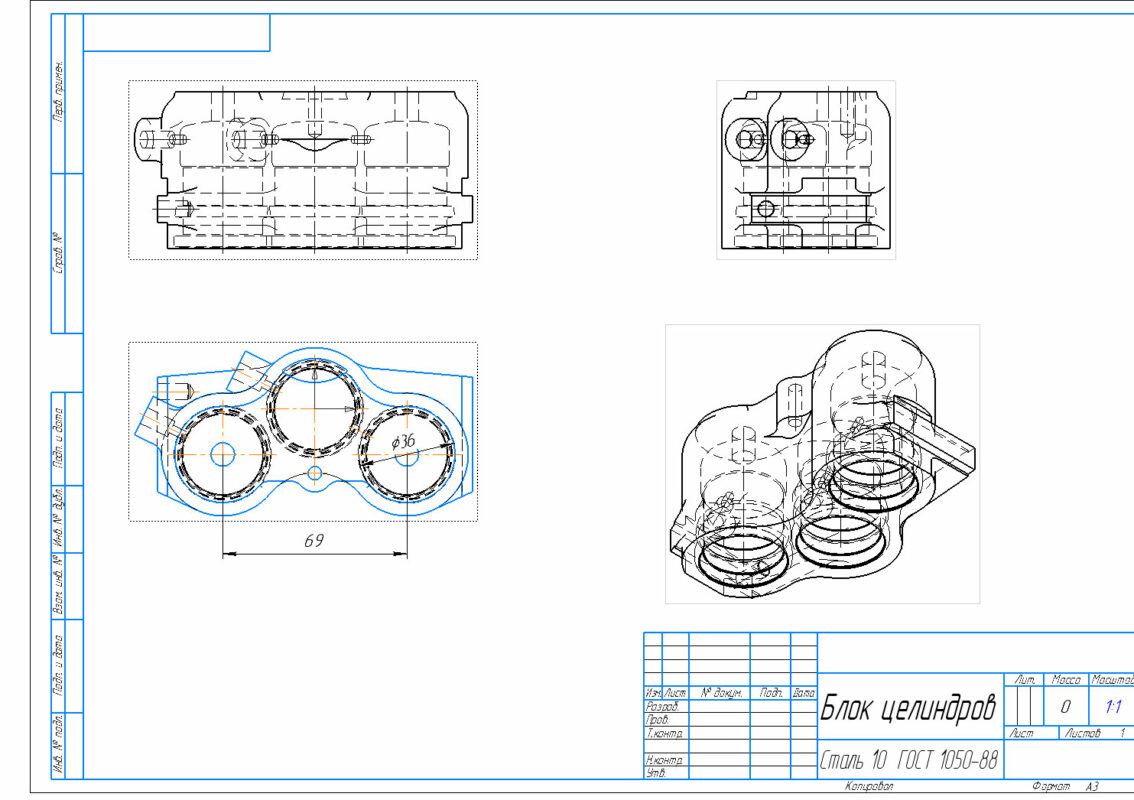

Блок целиндров.m3d
-
Болт.m3d
-
Деталь.m3d
-
Деталь_1.m3d
-

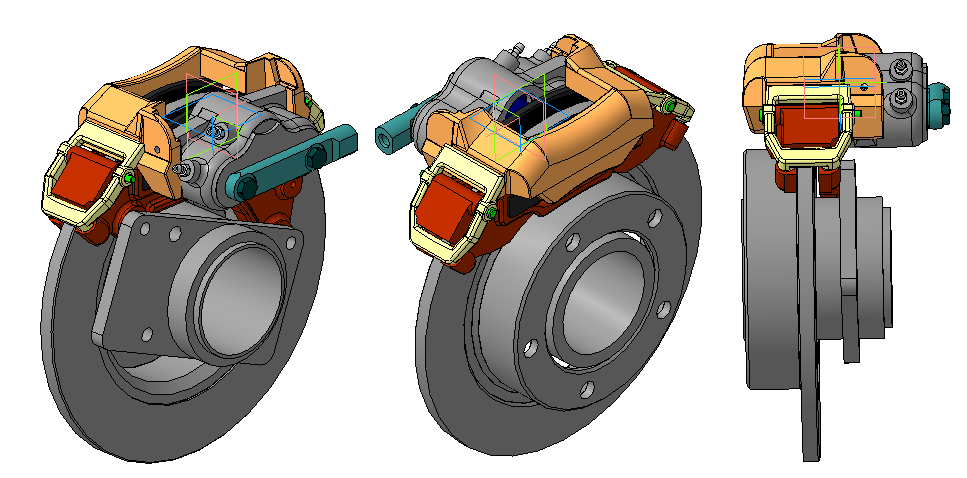

Общая картинка.png
-
Планка тормозного шланга.m3d
-
Прижемная пластина.m3d
-
Пружинки.m3d
-
Сборка.a3d
-
Сборка суппорт и тормозного диска.a3d
-
Сборка суппорт и тормозного диска.stp
-
Скоба.m3d
-
Скоба крепежная к ступице.m3d
-
Сосок.m3d
-
Тормозные колодки.m3d
-
Цилиндрик.m3d
-
Шпильки.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-7025378
Карпов Владислав
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Подскажите, пожалуйста, возможно ли будет открыть в Компасе и по деталям сделать чертежи?
Откроет. Если Вы умеете пользоваться КОМПАС-3D, то сможете сделать чертежи. Пример автоматического построения чертежа:
Детали выполнены не как тело, а как оболочки. Нужно о таких подвохах сообщать. Все детали и сборка сохранены без истории и компонентов, что исключает возможность работы с данной сборкой и внесения каких-любо изменений в конструкцию, для реализации своих идей.
Написано:
Состав
3D Сборка без истории построения
Софт
STEP AP214
Не читаете.
Потом есть 3д анализ в современных программах, и она не плоскостная ее можно резать и добавлять.
Даже когда я находил плоскостную деталь , путем булевой операции в СолидВорксе прокатно делается полнотелая деталь.
Его там не было. Там было компас и все, это я поправил описание после жалобы и добавил step.
