Тормозные суппорта Ваз 2121

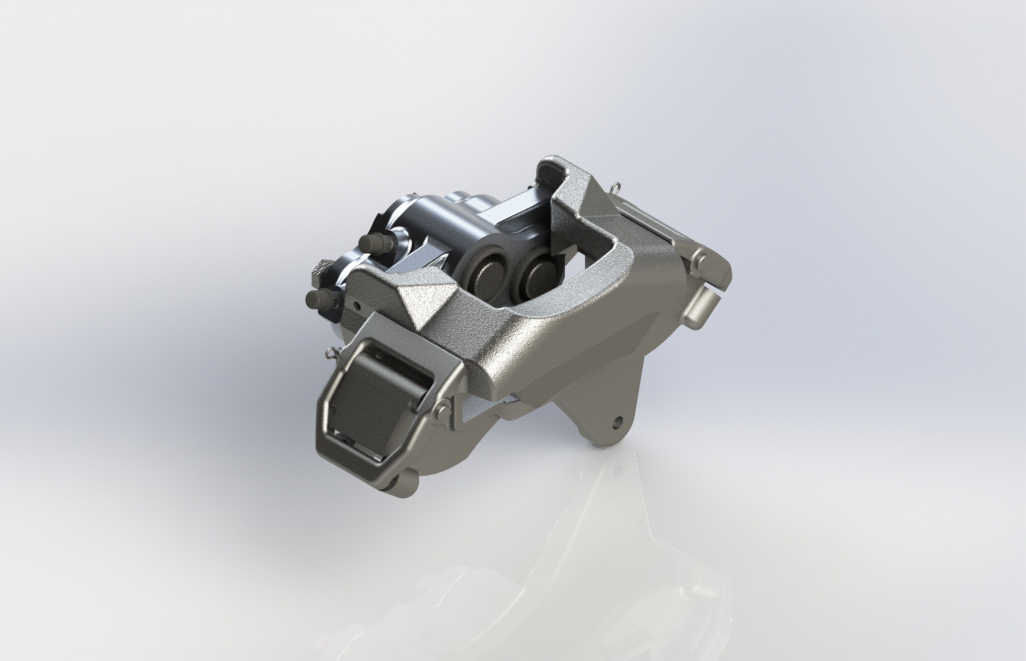

Суппорты тормозные ВАЗ-2121 левый в сборе и правый в сборе с каталожными номерами 21214350100510 (левый) и 21214350100410 (правый) соответственно.
Детали тормозных суппортов выполнены методом производственного литья из разных металлов: стали и алюминия с последующей обработкой и фрезеровкой.
Модель одного тормозного суппорта выполнена из 24 деталей.
Модели выполнены по принципу: сборка в одной детали. В комплект одной модели тормозного суппорта входят следующие детали:
- Цилиндр суппорта - 21213501178А (правый) или 21213501179А (левый) – 1 шт.;
- Поршень колесного цилиндра (2121-3501055-01) – 3 шт.;
- Кольцо уплотнительное (2121-3501051) – 3шт.;
- Колпачок защитный (2121-3501058) – 3шт.;
- Штуцер шланга (2101-1602591-01) – 2 шт.;
- Колпачок штуцера (2101-1602592) – 2шт.;
- Болт М10х1.25х21 ВАЗ-2101 шланга тормозного перепускной (2101-3506078) – 2 шт.;
- Скоба суппорта ВАЗ-2121 21213501016 (правая) или 21213501017 (левая) – 1 шт.;
- Направляющая суппорта ВАЗ-2121 212133501154 (правая) или 212133501155 (левая) – 1 шт.;
- Рычаг ВАЗ-2121 суппорта в сборе 212135011637033 – 2 шт.
В модели не использовались детали:
- Фиксатор ВАЗ-2101 цилиндра суппорта с пружиной комплект 4шт. (2101350105960);
- Пружина ВАЗ-2121 рычага суппорта (21213501166).
Все технологические размеры выдержаны и соответствуют размерам, деталей, имеющихся у меня в наличии. Погрешность составляет не более 0,2 мм. Детали отлично сопрягаются с кулаками поворотными, 2121-3001014 и 2121-3001015...
3D модели были выстроены по левым и правым частям цилиндра суппорта и направляющей суппорта Ваз-2121. Модель цилиндра скобы суппорта были построены с деталей правой стороны, модель направляющей суппорта и рычагов с деталей левой стороны. После чего зеркально отражены тела в противоположные стороны. Исходный файл был пересохранен и в каждом файле погашена и сохранена левая или правая деталь. Данные операции проводились для повышения точности модели.

Состав: Сборка в одной детали Язык документа

Софт: SolidWorks 2017 SP1
