Модель тормозного суппорта автомобиля

3
643
7
0
Чертеж Модель тормозного суппорта автомобиля

МГТУ им. Н.Э. Баумана
Факультет "Специальное машиностроение"
Кафедра "Колёсные машины"
Практическое задание по "Инженерной графике"
Москва, 2019

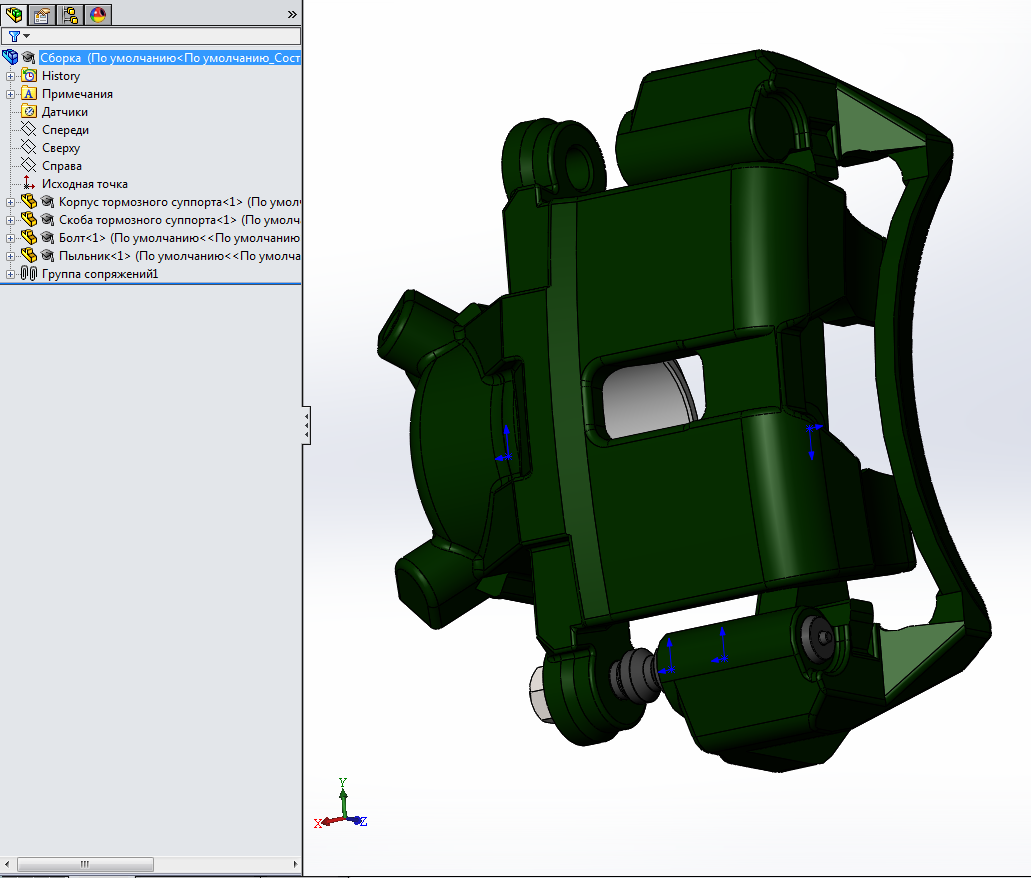

Сборка из корпуса тормозного суппорта, ответного ему суппорта, болта и пыльника.

модель сборка Суппорт Тормозной
