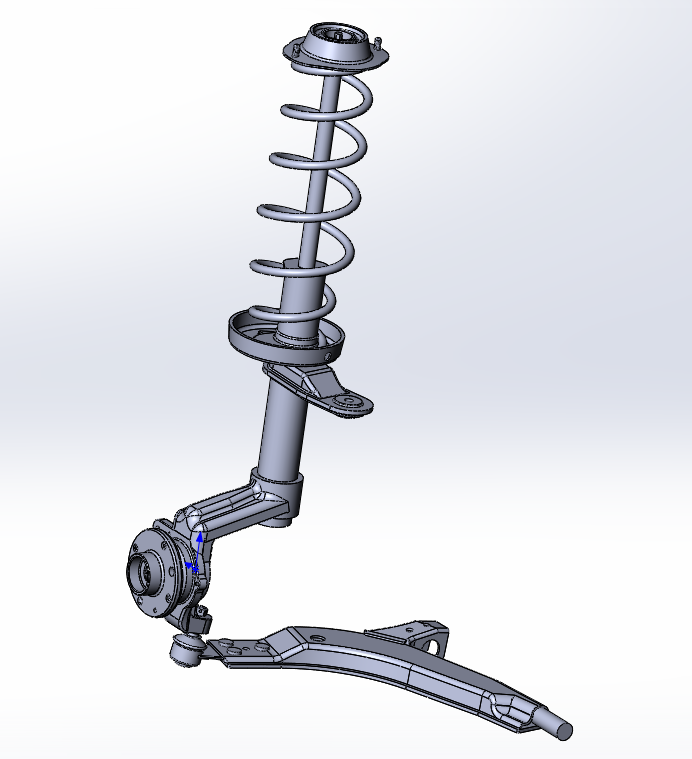

Модель левой передней подвески типа MacPherson легкового автомобиля Daewoo Nexia полной массой 1460кг. Все размеры моделей реальные и сняты с самих деталей. Старался изобразить максимально реалистично со всеми скруглениями и в плане самой конструкции. Разболтовка ступицы 4х100. Единственный момент, внутреннее устройство амортизатора сделано условно на глаз.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Передняя подвеска легкового автомобиля Daewoo Nexia
Передняя подвеска легкового автомобиля Daewoo Nexia
0
3
713
8
0
100
Автор
Kirill
Дата
09.03.2021
Язык
Русский
Состав
3D сборка всех деталей подвески(стойка, кулак со ступицей, рычаг) и кинематическая схема подвески
Софт
SolidWorks 2017
Как открыть?
Содержимое архива
-
Модели
-
оболочка рычага.SLDPRT
-
Шток амортизатора.SLDPRT
-
шаровая рыага.SLDPRT
-
Сборка рычага.SLDASM
-
палец рычага.SLDPRT
-
Гайка поршня аморта.SLDPRT
-
заклепка шаровой рычага.SLDPRT
-
Рычаг.SLDPRT
-
Шпилька чашки(х2).SLDPRT
-
Поршень амортизатора.SLDPRT
-
Гайка пальца шаровой.SLDPRT
-
Шайба поршня аморта 1.SLDPRT
-
Шайба поршня аморта 2.SLDPRT
-
Пыльник шаровой.SLDPRT
-
СБОРКА.SLDASM
-
Чаша стойки.SLDPRT
-
Ступичный подшипник.SLDPRT
-
Кулак.SLDPRT
-
Деталь поршня аморта.SLDPRT
-
основание рычага.SLDPRT
-
Корпус стойки.SLDPRT
-
Подшипник чашки.SLDPRT
-
Гайка штока.SLDPRT
-
Пружина.SLDPRT
-
Ступица.SLDPRT
-
Пружина поршня аморта.SLDPRT
-
Стопорное кольцо(х2).SLDPRT
-
Палец шаровой.SLDPRT
-
кронштейн рычага.SLDPRT
-
