Планетарная коробка передач с ГТК (Чайкин)

Санкт-Петербургский политехнический университет Петра Великого
Кафедра «Инжиниринг силовых установок и транспортных средств»
Курсовая работа по дисциплине "Проектирование Автомобилей и тракторов"
"Планетарная коробка передач с ГТК"
(Opel Corsa X14XE)
Санкт-Петербург 2019
Исходные данные:
Ведущие колеса: передние
Передаточные числа:
iКП1=2.413
iКП2=1.702
iКП3=1
iКПзх=2.42
Передаточное число главной передачи:
iГП=3.58
КПД главной передачи:
КПД=0.98
Рабочий диапазон:
dp=2.9
Активный диаметр ГТК:
Da=0.176

СОДЕРЖАНИЕ
1.СИНТЕЗ ПЛАНЕТАРНОЙ КОРОБКИ ПЕРЕДАЧ С ДВУМЯ СТЕПЕНЯМИ СВОБОДЫ
1.1 Исходные данные
1.2 Построение плана угловых скоростей
1.3 Максимальное число простый планетарных рядов
1.4 Отбраковка планетарных рядов по значению параметра "k"
1.5 Отбраковка планетарных рядов по относительным скоростям сателитов
1.6 Число кинематических схем планетарной передачи. Варианты кинематическх схем
1.7 Отбраковка кинематических схем проектируемой КП
1.7.1 Отбраковка по отсутствию основных звеньев
1.7.2 Отбраковка по геометрической совместимости
2. АНАЛИЗ ПЛАНЕТАРНОЙ КОРОБКИ ПЕРЕДАЧ С ДВУМЯ СТЕПЕНЯМИ СВОБОДЫ
2.1 Расчет в программе KSAN
2.2 Кинематический анализ. Проверка расчетов
2.3 КПД планетарной передачи. Проверка расчетов
2.4 Силовой анализ. Проверка расчетов
3. ВЫБОР ЧИСЕЛ ЗУБЬЕВ КОЛЕС ПЛАНЕТАРНЫХ МЕХАНИЗМОВ
3.1 Выбор модуля зубчатых колес
3.2 Определение минимально допустимого размера солнечной шестерни
3.2.1 Ограничение крутящего момента по сцеплению
3.2.2 Выбор марки стали для валов
3.2.3 Расчет минимальных диаметров входного и выходного вала
3.2.4 Проверка на прочность валов конструкции труба
3.2.5 Проектировочный расчет шлицевых соеденений солнца
3.2.6 Проверочный расчет шлицевых соеденений солнца
3.2.7 Расчет минимально допустимого диаметра впадин зубьев солнца
3.3 Выбор чисел зубьев не корригированных зубчатых колес
3.4 Ограничения максимально допустимого размера эпициклической шестерни
3.5 Определение минимального размера сателита
3.6 Выбор чисел зубьев на ЭВМ
4. ПРОВЕРОЧНЫЙ РАСЧЕТ ЭЛЕМЕНТОВ ТРАНСМИСИИ
4.1 Расчет фрикционных элементов управления
4.1.1 Определение размеров фрикционных элементов
4.2 Расчет на прочность зубчатых колес
4.3 Расчет на долговечность подшипников сателлитов
5. ПРОВЕРОЧНЫЙ ТЯГОВЫЙ РАСЧЕТ
5.1 Расчет и построение динамических характеристик автомобиля
5.2 Расчет и построение разгонных характеристик автомобиля
5.3 Расчет баланса мощности и диаграммы движения автомобиля
5.4 Расчет и построение тормозных характеристик
6. ЗАКЛЮЧЕНИЕ
7. БИБЛИОГРАФИЧЕСКИЙ СПИСОК

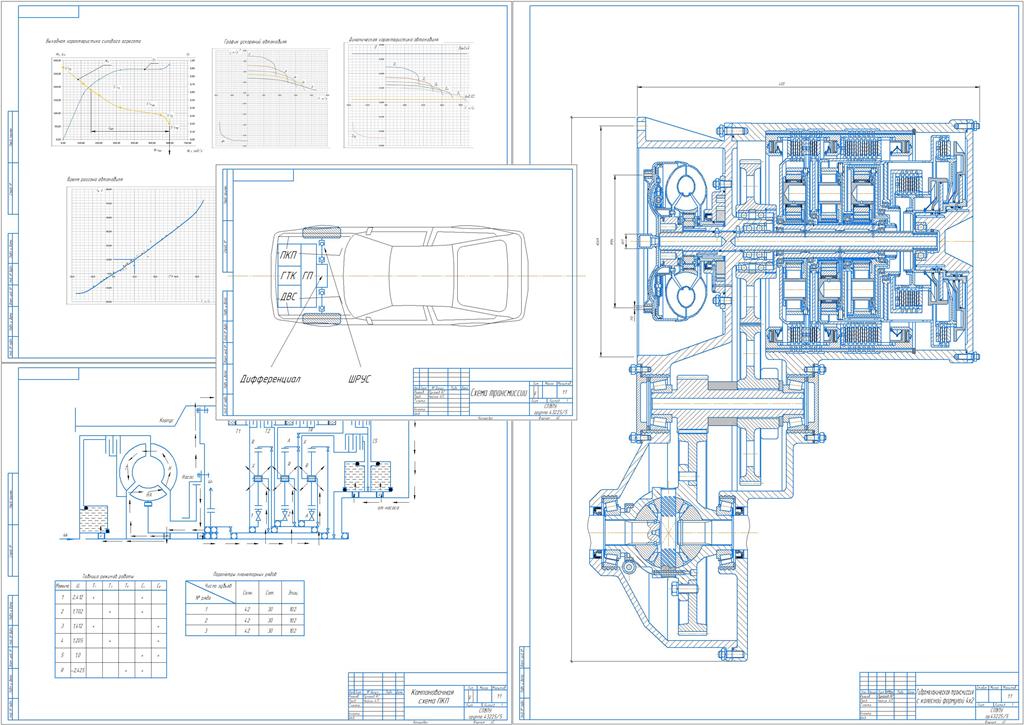

Состав: Пояснительная записка, Результаты расчетов, Основной чертеж, Схема трансмиссии, Компоновочная схема, Проверочный тяговый расчет автомобиля Язык документа

Софт: КОМПАС-3D v17, Маткад

Сайт: www

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Планетарная коробка передач с ГТК (Чайкин)

Чайкин/
Чайкин/KSAN.REZ
Чайкин/Пояснительная записка.mcdx
Чайкин/Пояснительная записка.rtf
Чайкин/Схемы/
Чайкин/Схемы/Схема геометрической совместимости (1 3 6).SLDDRW
Чайкин/Схемы/Схема геометрической совместимости (1 3 10).SLDDRW
Чайкин/Схемы/Схема геометрической совместимости (1 6 10).SLDDRW
Чайкин/Схемы/Фрагмент кинематической схемы.frw
Чайкин/Тяговый расчет автомобиля/
Чайкин/Тяговый расчет автомобиля/Пояснительная записка.mcdx
Чайкин/Тяговый расчет автомобиля/Таблицы.xlsx
Чайкин/Чертежи/
Чайкин/Чертежи/Компоновочная схема ПКП.cdw
Чайкин/Чертежи/Основной чертеж ПКП.cdw
Чайкин/Чертежи/Поверочный тяговый расчет автомобиля.cdw
Чайкин/Чертежи/Схема трансмиссии.cdw
